Przewodnik inżynierii łożysk kulkowych Łożysko kulkowe zwykłe to jednorzędowe łożysko toczne, którego bieżnia wewnętrzna i zewnętrzna tworzą ciągły rowek wystarczająco głęboki, aby utrzymać kulkę wycentrowaną zarówno pod obciążeniem promieniowym, jak i umiarkowanym obciążeniem osiowym. Jest to najczęściej produkowany typ łożyska kulkowego na świecie, stosowany wszędzie tam, gdzie wał musi obracać się płynnie, cicho i przy niskim tarciu. UKŁAD JEDEN RZĘD / 8 PIŁEK Definicja Czym dokładnie jest łożysko kulkowe zwykłe A łożysko kulkowe zwykłe to łożysko toczne zbudowane z pierścienia wewnętrznego, pierścienia zewnętrznego, zestawu stalowych kulek i koszyka, w którym rowki bieżni na obu pierścieniach są wykonane maszynowo nieco większe niż promień kulki, dzięki czemu kulka jest osadzona w głębokim, ściśle dopasowanym kanale. Dzięki tej geometrii łożysko kulkowe zwykłe przenosi obciążenie promieniowe, obciążenie osiowe w obu kierunkach i dużą prędkość obrotową w jednej zwartej części. Nazwa wzięła się bezpośrednio od kształtu bieżni. W łożysku promieniowym ślizgowym rowek jest płytki i wytrzymuje jedynie obciążenie przepychające się prosto przez wał. W łożysku kulkowym zwykłym promień rowka jest tylko nieznacznie większy niż sama kulka, zwykle w granicach kilku procent, więc kulka nigdy nie ma miejsca na wydostanie się z kanału, nawet gdy wał wypycha się na boki. Ta pojedyncza decyzja geometryczna spowodowała, że ​​łożyska kulkowe zwykłe stały się domyślnym wyborem w niemal każdej kategorii maszyn, od silnika blendera kuchennego po przekładnię przenośnika. Kiedy ludzie szukają łożyska kulkowego lub łożyska kulkowego, nie znając nazwy technicznej, prawie zawsze opisują dokładnie tę część. Jest to pierwsze zdjęcie łożysk, ponieważ pojawia się na większej liczbie stron katalogów, większej liczbie rysunków OEM i większej liczbie list części zamiennych niż jakakolwiek inna rodzina łożysk tocznych. Dlaczego głębokość rowka ma znaczenie Głębszy rowek zwiększa łuk styku pomiędzy kulką a bieżnią. Większy łuk stykowy rozkłada obciążenie na większą powierzchnię, co podnosi zarówno nośność promieniową, jak i osiową, bez zwiększania zewnętrznych wymiarów łożyska. Dlaczego to działa tak szybko Ponieważ kulki toczą się, a nie ślizgają, a konstrukcja nie wymaga oddzielnego elementu oporowego, tarcie pozostaje niskie. To niskie tarcie jest głównym powodem, dla którego łożyska kulkowe zwykłe tolerują najwyższe współczynniki prędkości spośród wszystkich popularnych typów łożysk. Anatomia Części wewnątrz łożyska kulkowego zwykłego Każde łożysko kulkowe zwykłe, niezależnie od tego, czy jest małe czy duże, zbudowane jest z tych samych pięciu funkcjonalnych części. Zrozumienie każdego z nich znacznie ułatwia późniejsze odczytanie tabeli rozmiarów łożysk lub tabeli wymiarów łożysk, ponieważ każdy wymiar na tej tabeli jest powiązany z jednym z tych komponentów. 01 Wewnętrzny pierścień Naciska na wał i podtrzymuje rowek bieżni wewnętrznej. Średnica otworu jest pierwszą liczbą w dowolnej tabeli rozmiarów łożysk. 02 Pierścień zewnętrzny Osadza się w otworze oprawy i podtrzymuje rowek bieżni zewnętrznej. Jego średnica zewnętrzna wraz z otworem określa przekrój poprzeczny łożyska. 03 Dopełnienie piłki Pierścień kulek ze stali hartowanej, zwykle od ośmiu do dziesięciu, o małym lub średnim otworze, który toczy się pomiędzy dwiema bieżniami i fizycznie przenosi obciążenie. 04 Klatka lub element ustalający Utrzymuje kulki równomiernie rozmieszczone na bieżni, tak aby nie stykały się ze sobą, co mogłoby spowodować tarcie ślizgowe i szybkie zużycie. 05 Pieczęć lub tarcza Opcjonalna pokrywa wciskana lub mocowana do pierścienia zewnętrznego, która zatrzymuje smar i brud na zewnątrz. Wersje otwarte, ekranowane i uszczelnione mają tę samą geometrię wewnętrzną. Uwaga: termin łożysko kulkowe jest często używany luźno do opisania całego zespołu, podczas gdy sama kulka łożyskowa zwykle odnosi się tylko do luźnej stalowej kulki sprzedawanej osobno w celu naprawy lub ponownego smarowania. Zasada działania Jak łożysko kulkowe zwykłe przenosi obciążenie Łożysko kulkowe zwykłe działa na zasadzie kontaktu punktowego. Każda stalowa kulka dotyka w jednym punkcie bieżni wewnętrznej, a w jednym punkcie bieżni zewnętrznej, a obciążenie przechodzi przez te dwie maleńkie powierzchnie stykowe, a nie przez pełną linię, tak jak w przypadku łożyska wałeczkowego. Kontakt punktowy utrzymuje niski opór toczenia, dlatego łożyska kulkowe zwykłe obracają się swobodniej niż prawie jakakolwiek inna rodzina łożysk tego samego rozmiaru. Ponieważ rowek bieżni jest głęboki na obu pierścieniach, linia łącząca dwa punkty styku nie przebiega idealnie prosto przez środek kuli. Jest ustawiona pod małym kątem, często określanym jako mniej więcej zero stopni w stanie spoczynku, ale przesuwającym się nieznacznie pod obciążeniem osiowym. Dzięki temu zmiennemu kątowi działania jednorzędowe łożysko kulkowe zwykłe przeciwstawia się naciskowi z obu kierunków bez konieczności stosowania drugiego, przeciwnego łożyska. Łożysko stożkowe lub łożysko skośne należy sparować, aby wytrzymać dwukierunkowy ciąg. Łożysko kulkowe zwykłe jednorzędowe robi to samodzielnie, w jednej części, za jedną cenę. Pojemność promieniowa Obciążenie promieniowe przepycha się prosto w dół przez wał do obudowy. Pełny okrąg kulek dzieli to obciążenie, przy czym kule znajdujące się bezpośrednio pod linią obciążenia przenoszą największy udział. Wydajność osiowa Obciążenie osiowe przesuwa się wzdłuż linii środkowej wału. Głęboki rowek umożliwia nieznaczne przesunięcie punktów styku, dzięki czemu część każdej piłki nadal opiera się naciskowi w obu kierunkach. Konfiguracje Łożysko kulkowe poprzeczne jednorzędowe a łożysko dwurzędowe Większość tego, co ludzie mają na myśli, mówiąc o łożysku kulkowym zwykłym, to jednorzędowe łożysko kulkowe zwykłe, które jest zdecydowanie bardziej powszechną konfiguracją. Wersja dwurzędowa podwaja liczbę kulek w jednym szerszym łożysku, co zwiększa nośność promieniową bez nakładania na wale dwóch oddzielnych łożysk jednorzędowych. Poniższa tabela zestawia obie konfiguracje obok siebie. Funkcja Łożysko kulkowe zwykłe jednorzędowe Łożysko kulkowe zwykłe dwurzędowe Rzędy kulkowe 1 2 Typowa szerokość Wąska seria standardowa W przybliżeniu 1,3 do 1,6x szerokość odpowiednika pojedynczego rzędu Pojemność promieniowa Linia bazowa Około 1,5 do 1,8 razy więcej Wydajność osiowa Umiarkowane, w obu kierunkach Wyżej w obu kierunkach Koszt na jednostkę Niższy Wyżej Powszechne zastosowanie Silniki elektryczne, pompy, skrzynie biegów, urządzenia Ciężkie koła pasowe, wentylatory promieniowe o dużym obciążeniu, maszyny tekstylne W praktyce łożyska kulkowe zwykłe jednorzędowe nadają się do ponad dziewięciu na dziesięć zastosowań przemysłowych, ponieważ większość wałów nie wymaga dodatkowego marginesu promieniowego, jaki zapewnia konstrukcja dwurzędowa. Łożyska dwurzędowe są zarezerwowane do zastosowań, w których przestrzeń wzdłuż wału jest ograniczona, ale obciążenie promieniowe jest niezwykle duże. Zalety Dlaczego łożyska kulkowe zwykłe są wyborem domyślnym? Zapytaj dowolnego inżyniera zajmującego się łożyskami, do czego nadają się łożyska kulkowe zwykłe, a odpowiedź jest prawie zawsze taka sama: wszystko, co nie jest przypadkiem ekstremalnym. Nie są to łożyska o najwyższym dostępnym obciążeniu i nie są najszybsze na rynku, ale stanowią najlepszy kompromis pomiędzy obciążeniem, prędkością, kosztem i prostotą, i właśnie dlatego globalna wielkość produkcji tego pojedynczego typu łożysk przewyższa wszystkie inne rodziny łożysk tocznych razem wzięte. Niskie tarcie, niskie wytwarzanie ciepła Wysoka prędkość graniczna Dwukierunkowa wydajność osiowa w jednej części Prosta i tania produkcja Szeroka dostępność rozmiarów i tolerancji Niskie koszty utrzymania w normalnych warunkach pracy Cicha praca z dużą prędkością Łatwa wymiana między markami Względna prędkość robocza według typu łożyska Przykładowy ograniczający współczynnik prędkości, ten sam rozmiar otworu, smarowanie smarem plastycznym, indeksowany do 100 dla łożyska kulkowego zwykłego Głęboki rowek Kontakt kątowy Wałek cylindryczny Rolka stożkowa 100 85 70 50 Uszczelnianie i ekranowanie Łożyska kulkowe zwykłe, otwarte, ekranowane i uszczelnione Łożysko kulkowe zwykłe może być dostarczane z kilkoma różnymi poziomami ochrony, a litery przyrostka po numerze rozmiaru informują, który z nich się trzyma. Ma to takie samo znaczenie, jak surowe wymiary podczas dopasowywania zamiennego łożyska kulkowego do maszyny. Przyrostek Typ ochrony Najlepiej nadaje się do Otwórz Brak osłony lub uszczelki, wypełnione smarem przez użytkownika lub smarowane kąpielą olejową Czyste, kontrolowane środowisko z dedykowanym systemem smarowania ZZ/2Z Metalowe osłony po obu stronach, bezdotykowe Lekka ochrona przed kurzem, wyższa prędkość niż typy uszczelnione RS/2RS Uszczelki gumowe po obu stronach, lekki kontakt Ogólne zastosowanie przemysłowe i urządzenia, utrzymuje smar uszczelniony na całe życie RZ/2RZ Uszczelki gumowe, konstrukcja bezkontaktowa o niskim tarciu Wyżej speed applications that still need seal level protection Rozmiar Tabela rozmiarów i wymiary łożysk kulkowych zwykłych Każde łożysko kulkowe zwykłe jest opisywane trzema pomiarami rdzenia: średnicą otworu, średnicą zewnętrzną i szerokością. Razem te trzy liczby tworzą tabelę wymiarów łożyska, która pojawia się w arkuszu danych każdego producenta. Poniższa tabela zawiera standardową tabelę rozmiarów łożysk kulkowych dla najpopularniejszych serii metrycznych, obejmującą serie 60 ekstra lekka, 62 lekka i 63 średnia. Numer łożyska Otwór (mm) Średnica zewnętrzna (mm) Szerokość (mm) Obciążenie dynamiczne (kN) Prędkość graniczna (smar, obr/min) 6000 10 26 8 4.6 28000 6001 12 28 8 5.1 26000 6002 15 32 9 5.6 24000 6003 17 35 10 6.0 22000 6004 20 42 12 9.4 19000 6200 10 30 9 5.1 26000 6201 12 32 10 6.8 24000 6202 15 35 11 7.6 22000 6203 17 40 12 9.6 20000 6204 20 47 14 12.7 18000 6205 25 52 15 14.0 16000 6300 10 35 11 7.6 22000 6301 12 37 12 9.7 20000 6302 15 42 13 11.4 19000 6303 17 47 14 13.5 17000 6304 20 52 15 15.9 15000 Powyższe rysunki są reprezentatywnymi wartościami na poziomie katalogu, używanymi do ogólnego porównania. Przed złożeniem zamówienia zawsze sprawdzaj dokładne rozmiary łożysk i wymiary łożysk z aktualnym arkuszem danych producenta, ponieważ obciążenia znamionowe różnią się nieznacznie w zależności od normy produkcyjnej. Wzrost średnicy zewnętrznej seryjnie, średnica otworu 20 mm Porównanie zmian średnicy zewnętrznej w seriach 60, 62 i 63 przy tym samym rozmiarze otworu, na podstawie powyższej tabeli rozmiarów łożysk Seria 6004 Seria 6204 Seria 6304 42 mm 47 mm 52mm Jak czytać oznaczenie łożyska Kod taki jak 6205-2RS-C3 łączy rozmiary i opcje łożysk w jeden ciąg. Rozbicie go na części sprawia, że ​​cały wykres wymiarów łożyska będzie łatwiejszy w użyciu w przyszłości. Segment kodu Znaczenie 62 Seria i typ, tutaj łożysko kulkowe zwykłe serii lekkiej 05 Kod otworu pomnóż przez 5, aby uzyskać otwór w mm, więc 05 równa się 25 mm 2RS Uszczelki gumowe zamontowane po obu stronach C3 Klasa luzu wewnętrznego C3 jest luźniejsza niż luz standardowy Materiały Materiały Used to Build a Deep Groove Ball Bearing Pierścienie i kulki w standardowym łożysku kulkowym zwykłym są wykonane ze stali łożyskowej ze stopu chromu, najczęściej gatunku GCr15, która jest hartowana na wskroś do około 60 do 64 HRC. Dzięki tej twardości mała kulka stykająca się z bieżnią może wytrzymać powtarzające się cykle naprężeń bez deformacji. Koszyki są zazwyczaj wykonane ze stali tłoczonej w przypadku łożysk o mniejszych średnicach i obrabianego maszynowo mosiądzu lub polimeru konstrukcyjnego w przypadku łożysk o większych lub wyższych prędkościach. Stal chromowa, GCr15 Standardowy materiał dla zdecydowanej większości łożysk kulkowych zwykłych. Dobra twardość, dobra trwałość zmęczeniowa i niski koszt sprawiają, że jest to rozwiązanie domyślne w sprzęcie przemysłowym i konsumenckim. Stal nierdzewna, 440C Stosowane tam, gdzie występuje ryzyko narażenia na wilgoć lub łagodną korozję, np. na liniach przetwarzania żywności, sprzęcie morskim i maszynach zewnętrznych. Hybryda ceramiczna Kulki z azotku krzemu w połączeniu ze stalowymi pierścieniami dodatkowo zmniejszają masę i tarcie, stosowane w wrzecionach o dużej prędkości i specjalistycznych konstrukcjach silników elektrycznych. Zaprojektowana plastikowa klatka Zmniejsza masę koszyka i tarcie przy dużych prędkościach, powszechne w łożyskach silników elektrycznych, które muszą pracować cicho podczas długich okresów międzyobsługowych. Aplikacje Do czego służą łożyska kulkowe poprzeczne Szczerą odpowiedzią na pytanie, do czego służą łożyska kulkowe zwykłe, jest prawie wszystko, co się obraca. Ponieważ konstrukcja wytrzymuje obciążenie promieniowe, umiarkowany nacisk w obu kierunkach i dużą prędkość w jednej kompaktowej i niedrogiej części, stała się popularną podporą obrotową w niemal każdej branży produkującej maszyny. Przemysł Typowa lokalizacja Dlaczego pasują łożyska kulkowe zwykłe Silniki elektryczne Wspornik wału od strony napędowej i strony nienapędowej Wysoka prędkość, niski poziom hałasu, niskie ciepło tarcia Motoryzacja Alternatory, pompy wody, wały skrzyni biegów, podzespoły piast kół Kompaktowy rozmiar, niezawodny w przypadku wibracji Sprzęt gospodarstwa domowego Bębny pralek, wentylatory, blendery, silniki próżniowe Niski koszt, cicha praca, długa żywotność smaru Maszyny rolnicze Przekładnie, wały pomp, rolki przenośników Tolerancja na kurz w przypadku wersji uszczelnionych Wentylatory i pompy przemysłowe Podpora wału wirnika Wysoka prędkość graniczna, good axial capacity Systemy przenośnikowe Wały rolkowe i koła pasowego Prosty montaż, szeroki zakres rozmiarów Elektronarzędzia Wspornik wału silnika i stopnia przekładni Mała koperta, duża prędkość Maszyny włókiennicze Wrzeciona i wały rolkowe Precyzyjna praca, niski poziom wibracji Udział w światowym zapotrzebowaniu na łożyska kulkowe zwykłe według zastosowania końcowego Rozkład poglądowy ma charakter ogólny. Rzeczywiste dane różnią się w zależności od regionu i roku Silniki elektryczne Motoryzacja Urządzenia Sprzęt przemysłowy Inne 28% 24% 19% 15% 14% Wybór Jak wybrać odpowiednie łożysko kulkowe poprzeczne Potwierdź wymiary wału i obudowy Zmierz średnicę wału pod kątem średnicy otworu i otwór obudowy pod kątem średnicy zewnętrznej, a następnie porównaj z tabelą rozmiarów łożysk, aby wybrać odpowiednie numery części. Oblicz obciążenie promieniowe i osiowe Zsumuj rzeczywiste siły, które łożysko będzie odczuwać podczas pracy, włączając napięcie paska lub siłę zazębienia przekładni, a nie tylko ciężar statyczny zespołu obrotowego. Sprawdź wymaganą prędkość Porównaj obroty robocze z kolumną prędkości granicznej w tabeli wymiarów łożysk kulkowych, a następnie zastosuj margines bezpieczeństwa dotyczący trwałości smaru i temperatury otoczenia. Wybierz rodzaj uszczelnienia Łożyska otwarte wybieraj tylko wtedy, gdy masz kontrolowany układ smarowania, w przeciwnym razie wybierz 2RS lub ZZ w oparciu o profil zapylenia, wilgoci i prędkości otoczenia. Wybierz klasę luzu Luz standardowy odpowiada większości prac ogólnych, natomiast luz C3 jest powszechny w przypadku silników elektrycznych, które nagrzewają się i wymagają dodatkowej przestrzeni wewnętrznej. Potwierdź stopień tolerancji Tolerancja ABEC lub ISO P0 jest odpowiednia dla maszyn ogólnych, podczas gdy wrzeciona precyzyjne i urządzenia o dużej prędkości wymagają klasy P6 lub większej. Instalacja i konserwacja Montaż i konserwacja łożyska kulkowego zwykłego Ciśnienie montażowe Zawsze dociskaj do montowanego pierścienia, pierścienia wewnętrznego podczas montażu na wale i pierścienia zewnętrznego podczas wciskania w obudowę, tak aby siła nigdy nie przechodziła przez kulki. Dopasowanie wspomagane ciepłem W przypadku pasowania wciskowego, podgrzanie łożyska do temperatury około 80 do 100 stopni Celsjusza pozwala mu wsunąć się na wał bez użycia siły, a następnie kurczy się na swoim miejscu w miarę ochładzania. Okres smarowania Łożyska uszczelnione są zwykle nasmarowane na cały okres eksploatacji, natomiast łożyska otwarte i osłonięte w urządzeniach pracujących w trybie ciągłym zwykle wymagają ponownego smarowania co trzy do dwunastu miesięcy, w zależności od prędkości i temperatury. Kontrola wyrównania Wał i oprawa muszą pozostać koncentryczne w granicach tolerancji producenta łożyska, ponieważ niewspółosiowość koncentruje obciążenie na wąskim pasie bieżni i znacznie skraca trwałość zmęczeniową. Typowe tryby awarii Objaw Prawdopodobna przyczyna Zapobieganie Szlifowanie lub szorstkość Zanieczyszczenie wewnątrz bieżni Przejdź na wariant uszczelniony, popraw szczelność obudowy Przegrzanie Nadmierne smarowanie lub zbyt ciasne dopasowanie Postępuj zgodnie ze wskazówkami dotyczącymi ilości napełnienia, sprawdź tolerancję dopasowania Łuszczenie się lub odpryskiwanie Zmęczenie spowodowane długotrwałym przeciążeniem Sprawdź ponownie obliczenia obciążenia, uaktualnij do serii o większej wydajności Ślady rdzy na bieżni Wilgoć wnikająca lub wilgoć podczas przechowywania Stosować uszczelnione łożyska, przechowywać w oryginalnym opakowaniu Luźny krój, poślizg wału Zbyt mały wał lub zużyty otwór w obudowie Przed montażem sprawdzić tolerancję zgodnie z tabelami dopasowania ISO Pozyskiwanie Skąd pozyskać łożyska kulkowe poprzeczne Spójne wymiary, sprawdzony gatunek stali i stabilna obróbka cieplna mają takie samo znaczenie, jak liczby wydrukowane na tabeli wymiarów łożysk. Dostawca posiadający własne linie do kucia, toczenia, obróbki cieplnej i szlifowania może zachować tolerancję i nośność znacznie bardziej konsekwentnie niż firma handlowa, która przepakowuje łożyska wyłącznie z mieszanych źródeł. Ningbo Zhenhai Hualei Bearing Co., Ltd. Ningbo Zhenhai Hualei Bearing Co., Ltd. produkuje łożyska kulkowe zwykłe serii 60, 62 i 63, wraz z wariantami uszczelnień otwartych, ZZ i 2RS, w rozmiarach od małych łożysk z otworem przyrządowym po średnie łożyska przemysłowe. Firma jest praktyczną opcją dla nabywców, którzy potrzebują niezawodnych rozmiarów łożysk, stabilnej wielkości dostaw i wsparcia dopasowującego łożysko kulkowe do istniejącego rysunku lub wymiany przestarzałego numeru części. 60 / 62 / 63 Pokrycie serii dla standardowych rozmiarów łożysk metrycznych Otwarte/ZZ/2RS Opcje uszczelnień dostępne dla większości numerów części GCr15 Chromowana stal łożyskowa stosowana na pierścienie i kulki Wsparcie OEM Pomoc w dopasowaniu numerów części do istniejących rysunków Często zadawane pytania Często zadawane pytania dotyczące łożysk kulkowych poprzecznych Do czego służy łożysko kulkowe zwykłe stosowane w sprzęcie codziennego użytku Podtrzymuje obracający się wał przed obciążeniem promieniowym i jednocześnie umiarkowanym naciskiem z boku na bok, dlatego pojawia się w silnikach, pompach, wentylatorach i bębnach urządzeń, a nie w sprzęcie zbudowanym wyłącznie pod kątem czystego ciągu lub wyjątkowo dużego obciążenia promieniowego. Do czego służą łożyska kulkowe zwykłe w porównaniu z łożyskami tocznymi Łożyska kulkowe zwykłe sprzyjają prędkości i niskiemu tarciu, podczas gdy łożyska wałeczkowe sprzyjają większej nośności promieniowej przy niższych prędkościach. W większości maszyn ogólnych stosowane są łożyska kulkowe zwykłe, chyba że obciążenie jest wyjątkowo duże w stosunku do dostępnego rozmiaru wału. Jak odczytać rozmiary łożysk z numeru części Dwie ostatnie cyfry większości standardowych numerów części podają średnicę otworu w milimetrach pomnożoną przez pięć, a cyfry serii z przodu wskazują rodzinę średnicy zewnętrznej i szerokości, które są wymienione w standardowej tabeli rozmiarów łożysk. Czy jednorzędowe łożysko kulkowe zwykłe może zastąpić łożysko dwurzędowe? Tylko jeśli obciążenie promieniowe mieści się w zakresie znamionowym jednego rzędu. Łożysko kulkowe zwykłe jednorzędowe ma mniejszą nośność promieniową niż łożysko dwurzędowe o tej samej średnicy zewnętrznej, dlatego przed wymianą należy zawsze ponownie sprawdzić obliczenie obciążenia. Jaka jest różnica między łożyskiem kulkowym a łożyskiem kulkowym Kulka łożyskowa to pojedyncza kula stalowa sprzedawana luzem w celu naprawy lub ponownego smarowania. Łożysko kulkowe to kompletny zespół, składający się z pierścieni, kulek i koszyka, gotowy do zamontowania na wale. Jak długo wytrzymuje łożysko kulkowe zwykłe Żywotność zależy od obciążenia, prędkości, smarowania i wyrównania, ale prawidłowo dobrane i prawidłowo zamontowane łożysko kulkowe zwykłe w normalnych warunkach przemysłowych zwykle pracuje przez kilka lat, zanim bieżnia zacznie wykazywać zmęczenie. Podsumowanie Wersja krótka Łożysko kulkowe zwykłe jest podstawą codziennej pracy maszyn wirujących. Głęboki rowek bieżni pozwala jednej kompaktowej, niedrogiej części przenosić obciążenie promieniowe, obciążenie osiowe w obu kierunkach i jednocześnie dużą prędkość obrotową, dlatego pojawia się w większej liczbie konstrukcji niż jakikolwiek inny typ łożyska. Niezależnie od tego, czy czytasz tabelę rozmiarów łożysk kulkowych pasujących do części zamiennej, porównujesz opcje jednorzędowe i dwurzędowe, czy też pozyskujesz produkcję masową od producenta takiego jak Ningbo Zhenhai Hualei Bearing Co., Ltd., obowiązuje ta sama podstawowa zasada: głębokość rowka jest cechą charakterystyczną i wszystko inne związane z łożyskiem z niej wynika. .dgbb-wrap { --dgbb-primary: #1c50a2; --dgbb-primary-dark: #0f2f61; --dgbb-primary-mid: #2c6bc7; --dgbb-primary-tint: #eaf1fb; --dgbb-primary-tint2: #d3e2f7; --dgbb-steel: #6b7686; --dgbb-steel-light: #cfd6e0; --dgbb-accent: #e8862f; --dgbb-ink: #17202b; --dgbb-ink-soft: #45505f; --dgbb-line: #d8e0ec; --dgbb-white: #ffffff; font-family: 'Inter', -apple-system, BlinkMacSystemFont, sans-serif; color: var(--dgbb-ink); line-height: 1.7; width: 100%; box-sizing: border-box; } .dgbb-wrap * { box-sizing: border-box; } .dgbb-wrap h1, .dgbb-wrap h2, .dgbb-wrap h3 { font-family: 'Space Grotesk', 'Inter', sans-serif; color: var(--dgbb-primary-dark); line-height: 1.25; margin: 0 0 16px 0; } .dgbb-wrap p { margin: 0 0 16px 0; color: var(--dgbb-ink-soft); font-size: 16.5px; } .dgbb-wrap a { color: var(--dgbb-primary); } .dgbb-mono { font-family: 'JetBrains Mono', monospace; } /* ---------- Hero ---------- */ .dgbb-hero { background: linear-gradient(135deg, var(--dgbb-primary-dark) 0%, var(--dgbb-primary) 62%, var(--dgbb-primary-mid) 100%); border-radius: 22px; padding: 56px 48px; position: relative; overflow: hidden; color: #fff; } .dgbb-hero::before { content: ""; position: absolute; inset: 0; background-image: linear-gradient(rgba(255,255,255,0.06) 1px, transparent 1px), linear-gradient(90deg, rgba(255,255,255,0.06) 1px, transparent 1px); background-size: 34px 34px; opacity: 0.5; pointer-events: none; } .dgbb-hero-inner { position: relative; display: flex; gap: 48px; align-items: center; flex-wrap: wrap; } .dgbb-hero-text { flex: 1 1 420px; min-width: 300px; } .dgbb-eyebrow { display: inline-flex; align-items: center; gap: 8px; background: rgba(255,255,255,0.14); border: 1px solid rgba(255,255,255,0.3); color: #fff; font-family: 'JetBrains Mono', monospace; font-size: 12.5px; letter-spacing: 0.06em; text-transform: uppercase; padding: 6px 14px; border-radius: 999px; margin-bottom: 18px; } .dgbb-wrap .dgbb-hero h1 { color: #fff; font-size: 40px; font-weight: 700; margin-bottom: 18px; letter-spacing: -0.01em; } .dgbb-hero p.dgbb-lead { color: rgba(255,255,255,0.92); font-size: 18px; max-width: 640px; margin-bottom: 0; } .dgbb-hero-diagram { flex: 1 1 320px; min-width: 280px; display: flex; justify-content: center; } /* ---------- Body sections ---------- */ .dgbb-section { padding: 52px 4px; border-bottom: 1px solid var(--dgbb-line); } .dgbb-section:last-of-type { border-bottom: none; } .dgbb-kicker { font-family: 'JetBrains Mono', monospace; font-size: 12.5px; letter-spacing: 0.08em; text-transform: uppercase; color: var(--dgbb-primary); font-weight: 600; margin-bottom: 10px; } .dgbb-section h2 { font-size: 28px; font-weight: 700; } .dgbb-section h3 { font-size: 19px; font-weight: 600; margin-top: 28px; } .dgbb-answer-box { background: var(--dgbb-primary-tint); border-left: 4px solid var(--dgbb-primary); border-radius: 10px; padding: 22px 26px; margin: 20px 0 28px 0; } .dgbb-answer-box p { color: var(--dgbb-ink); font-size: 17px; margin-bottom: 0; } .dgbb-answer-box strong { color: var(--dgbb-primary-dark); } /* ---------- Two column grid ---------- */ .dgbb-grid-2 { display: grid; grid-template-columns: 1fr 1fr; gap: 24px; margin: 24px 0; } @media (max-width: 720px) { .dgbb-grid-2 { grid-template-columns: 1fr; } } .dgbb-card { background: #fff; border: 1px solid var(--dgbb-line); border-radius: 14px; padding: 22px 24px; } .dgbb-card h3 { margin-top: 0; color: var(--dgbb-primary-dark); font-size: 17px; } .dgbb-card p { margin-bottom: 0; font-size: 15.5px; } /* ---------- Component list ---------- */ .dgbb-component-list { list-style: none; margin: 0; padding: 0; display: grid; gap: 12px; } .dgbb-component-list li { display: flex; gap: 16px; align-items: flex-start; background: #fff; border: 1px solid var(--dgbb-line); border-radius: 12px; padding: 16px 18px; } .dgbb-component-num { flex: 0 0 auto; width: 32px; height: 32px; border-radius: 8px; background: var(--dgbb-primary); color: #fff; font-family: 'JetBrains Mono', monospace; font-size: 13px; font-weight: 600; display: flex; align-items: center; justify-content: center; } .dgbb-component-list b { color: var(--dgbb-primary-dark); display: block; margin-bottom: 3px; } .dgbb-component-list span { color: var(--dgbb-ink-soft); font-size: 15px; } /* ---------- Tables ---------- */ .dgbb-table-scroll { overflow-x: auto; margin: 22px 0; border-radius: 12px; border: 1px solid var(--dgbb-line); } table.dgbb-table { border-collapse: collapse; width: 100%; font-size: 15px; background: #fff; } table.dgbb-table tr.dgbb-thd td, table.dgbb-table tr.dgbb-thd th { background: var(--dgbb-primary); color: #fff; font-family: 'JetBrains Mono', monospace; font-weight: 600; font-size: 12.5px; letter-spacing: 0.03em; text-transform: uppercase; text-align: left; padding: 13px 16px; white-space: nowrap; } table.dgbb-table td, table.dgbb-table th { padding: 12px 16px; text-align: left; border-bottom: 1px solid var(--dgbb-line); color: var(--dgbb-ink-soft); } table.dgbb-table tr:last-child td { border-bottom: none; } table.dgbb-table tr:nth-child(even):not(.dgbb-thd) { background: #f8fafd; } table.dgbb-table td.dgbb-num { font-family: 'JetBrains Mono', monospace; color: var(--dgbb-primary-dark); font-weight: 600; } /* ---------- Chart blocks ---------- */ .dgbb-chart-block { background: #fff; border: 1px solid var(--dgbb-line); border-radius: 16px; padding: 28px 30px 20px 30px; margin: 24px 0; } .dgbb-chart-title { font-family: 'Space Grotesk', sans-serif; font-weight: 600; font-size: 16px; color: var(--dgbb-primary-dark); margin-bottom: 4px; } .dgbb-chart-sub { font-size: 13.5px; color: var(--dgbb-steel); margin-bottom: 18px; } /* ---------- Ordered steps ---------- */ .dgbb-steps { counter-reset: dgbb-step; list-style: none; margin: 0; padding: 0; } .dgbb-steps li { counter-increment: dgbb-step; position: relative; padding: 4px 0 24px 46px; border-left: 2px solid var(--dgbb-primary-tint2); margin-left: 15px; } .dgbb-steps li:last-child { border-left-color: transparent; padding-bottom: 4px; } .dgbb-steps li::before { content: counter(dgbb-step); position: absolute; left: -17px; top: 0; width: 32px; height: 32px; border-radius: 50%; background: var(--dgbb-primary); color: #fff; font-family: 'JetBrains Mono', monospace; font-weight: 600; font-size: 13px; display: flex; align-items: center; justify-content: center; } .dgbb-steps b { color: var(--dgbb-primary-dark); display: block; margin-bottom: 4px; font-size: 16px; } .dgbb-steps p { margin-bottom: 0; } /* ---------- Tags / pills ---------- */ .dgbb-pill-row { display: flex; flex-wrap: wrap; gap: 10px; margin: 18px 0; } .dgbb-pill { background: var(--dgbb-primary-tint); color: var(--dgbb-primary-dark); border: 1px solid var(--dgbb-primary-tint2); padding: 7px 14px; border-radius: 999px; font-size: 13.5px; font-weight: 600; } /* ---------- FAQ ---------- */ .dgbb-faq-item { border: 1px solid var(--dgbb-line); border-radius: 12px; padding: 20px 22px; margin-bottom: 14px; background: #fff; } .dgbb-faq-item h3 { margin: 0 0 8px 0; font-size: 16.5px; color: var(--dgbb-primary-dark); } .dgbb-faq-item p { margin-bottom: 0; font-size: 15px; } /* ---------- Callout / company panel ---------- */ .dgbb-company-panel { background: linear-gradient(120deg, var(--dgbb-primary-dark), var(--dgbb-primary)); border-radius: 20px; padding: 40px 42px; color: #fff; position: relative; overflow: hidden; } .dgbb-company-panel::after { content: ""; position: absolute; right: -60px; top: -60px; width: 220px; height: 220px; border-radius: 50%; border: 1px solid rgba(255,255,255,0.18); } .dgbb-company-panel::before { content: ""; position: absolute; right: -10px; top: -10px; width: 140px; height: 140px; border-radius: 50%; border: 1px solid rgba(255,255,255,0.18); } .dgbb-company-panel h2 { color: #fff; } .dgbb-company-panel p { color: rgba(255,255,255,0.9); } .dgbb-company-grid { display: grid; grid-template-columns: repeat(4, 1fr); gap: 18px; margin-top: 26px; position: relative; } @media (max-width: 780px) { .dgbb-company-grid { grid-template-columns: repeat(2, 1fr); } } .dgbb-company-stat { background: rgba(255,255,255,0.1); border: 1px solid rgba(255,255,255,0.22); border-radius: 12px; padding: 16px 18px; } .dgbb-company-stat b { display: block; font-family: 'Space Grotesk', sans-serif; font-size: 24px; margin-bottom: 4px; } .dgbb-company-stat span { font-size: 13px; color: rgba(255,255,255,0.85); } /* ---------- Divider label ---------- */ .dgbb-note { font-size: 13.5px; color: var(--dgbb-steel); border-top: 1px dashed var(--dgbb-line); padding-top: 12px; margin-top: 18px; } .dgbb-wrap ul.dgbb-plain { margin: 0 0 16px 0; padding-left: 20px; color: var(--dgbb-ink-soft); } .dgbb-wrap ul.dgbb-plain li { margin-bottom: 8px; font-size: 16px; }

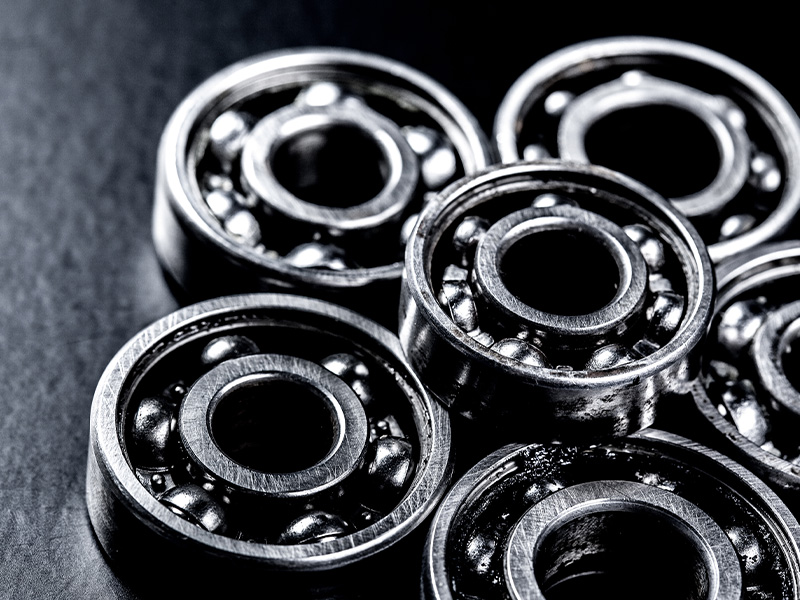

Odpowiedź bezpośrednia Łożyska o małych rozmiarach, zwykle o średnicy zewnętrznej od około 1 milimetra do 30 milimetrów, to elementy, które umożliwiają precyzyjną produkcję w celu utrzymania wąskich tolerancji obrotowych w niewielkich przestrzeniach. Ich wydajność zależy przede wszystkim od czterech czynników: dokładność geometrii bieżni, gatunek kulek lub rolek, materiał koszyka i trwałość smaru . Jeśli zastosujesz się do tych czterech zasad, małe łożysko będzie działać lepiej niż jego rozmiar, pracując przez dziesiątki tysięcy godzin w urządzeniach medycznych, stawach robotycznych, instrumentach optycznych i mikrosilnikach. 1 do 30 mm Typowy zakres średnic zewnętrznych sklasyfikowany jako mały ABEC 7 do 9 Typowe gatunki precyzyjne stosowane w łożyskach klasy instrumentalnej ±0,5 do 2 mikronów Typowa tolerancja okrągłości bieżni przy gatunkach o wysokiej precyzji 30 000 godzin Osiągalna żywotność w odpowiednio określonych zastosowaniach Co kwalifikuje się jako łożysko o małych rozmiarach Zdefiniowanie klasy wielkości przed omówieniem wyborów technicznych W terminologii produkcyjnej, a łożysko o niewielkich rozmiarach ogólnie odnosi się do łożysk tocznych o średnicy zewnętrznej poniżej 30 milimetrów, a w wielu katalogach klasyfikacja zawęża się dalej do łożysk o średnicy średnicy poniżej 10 milimetrów. Poniżej tego progu inżynierowie często używają terminu łożysko miniaturowe, a poniżej średnicy zewnętrznej wynoszącej około 3 milimetry stosuje się termin łożysko instrumentu lub mikrołożysko. To rozróżnienie ma znaczenie, ponieważ fizyka kontaktu tocznego zmienia się w małej skali. Wady wykończenia powierzchni, które byłyby nieistotne w przypadku łożyska 100 milimetrów, stają się proporcjonalnie znaczące w przypadku łożyska 5 milimetrów. Zadrapanie o głębokości 0,3 mikrona jest błędem zaokrąglenia w przypadku dużego łożyska przemysłowego, ale w przypadku miniaturowej bieżni łożyska może wymiernie skrócić trwałość zmęczeniową. Z tego powodu produkcja łożysk o małych rozmiarach bardziej przypomina produkcję precyzyjnych narzędzi niż ciężką obróbkę przemysłową. Innym sposobem zrozumienia klasy wielkości jest stosunek grubości ściany do obciążenia. Duże łożysko przemysłowe ma dużą grubość ścianki pierścienia w stosunku do przenoszonych przez nie obciążeń, dzięki czemu stalowa przestrzeń może wchłonąć drobne zmiany produkcyjne bez mierzalnego wpływu na dokładność działania. Małe łożysko ma stosunkowo cienkie pierścienie, więc wszelkie zmiany w obróbce cieplnej, ciśnieniu szlifowania lub czystości surowca są widoczne bezpośrednio w gotowej części. Inżynierowie, którzy przechodzą od projektowania z dużymi łożyskami do projektowania z małymi łożyskami, często muszą ponownie przemyśleć założenia dotyczące akceptowalnych wariancji, ponieważ tolerancje, które wcześniej były traktowane jako szum tła, stają się głównymi zmiennymi projektowymi. Łożyska o małych rozmiarach są również niezwykłe, ponieważ ich cena katalogowa jest słabym prognostykiem wartości inżynieryjnej. Miniaturowe łożysko kosztujące kilka dolarów może być pojedynczym elementem decydującym o tym, czy całe narzędzie chirurgiczne przejdzie kalibrację, podczas gdy znacznie większe i droższe łożysko w innym miejscu tego samego urządzenia może mieć znacznie mniej rygorystyczne wymagania dotyczące tolerancji. Z tego powodu zespołom zaopatrzeniowym zajmującym się produkcją precyzyjną zaleca się wybieranie małych łożysk w pierwszej kolejności na podstawie wymagań dotyczących wydajności, a następnie na podstawie kosztu jednostkowego. Podstawowe komponenty i ich rola inżynierska Każda część pełni odrębną funkcję w ogólnej wydajności łożyska 1 Pierścienie wewnętrzne i zewnętrzne Zapewnij powierzchnie bieżni, po których poruszają się elementy toczne. Okrągłość pierścienia i geometria rowka bieżni bezpośrednio decydują o osiągalnej dokładności pracy gotowego łożyska. 2 Elementy toczne Kulki lub krótkie cylindryczne rolki przenoszące obciążenie pomiędzy pierścieniami. Dopasowanie sferyczności i średnicy całego zestawu kulek determinuje zachowanie wibracji i hałasu. 3 Klatka Lub Element Utrzymujący Utrzymuje równomierne rozmieszczenie elementów tocznych i zapobiega stykaniu się między nimi. Wybór materiału klatki wpływa na maksymalną prędkość, tolerancję temperatury i hałas akustyczny. 4 Foki Lub Tarcze Chroń bieżnię wewnętrzną przed zanieczyszczeniem i zachowaj smar. Uszczelnienia kontaktowe zwiększają tarcie, ale poprawiają uszczelnienie; osłony bezdotykowe zmniejszają tarcie, ale umożliwiają większe wnikanie. 5 Smar Smar lub film olejowy oddzielający powierzchnie toczne i zmniejszający zużycie. W małych łożyskach objętość smaru jest niewielka, więc jego retencja i stabilność stają się krytycznymi czynnikami projektowymi. 6 Pierścień zatrzaskowy lub kołnierz Stosowany w wersjach kołnierzowych, aby uprościć ustawienie oprawy, co jest ważną cechą, gdy sam otaczający zespół ma bardzo wąskie tolerancje położenia. Materiały stosowane w produkcji łożysk o małych rozmiarach Wybór materiału uwzględnia nośność, odporność na korozję i koszt Materiał Typowe zastosowanie Kluczowa właściwość Stal chromowa, gatunek 52100 Małe łożyska ogólnego przeznaczenia do urządzeń przemysłowych i konsumenckich Wysoka twardość i dobra trwałość zmęczeniowa przy umiarkowanych kosztach Stal nierdzewna, gatunek 440C Instrumenty medyczne, sprzęt do przetwarzania żywności, urządzenia morskie Odporność na korozję w środowiskach wilgotnych lub mytych Ceramika z azotku krzemu Wrzeciona wysokoobrotowe, sprzęt do obsługi półprzewodników Niska gęstość, wysoka sztywność i nieprzewodzące elementy toczne Kompozyty polimerowe lub plastikowe Jednorazowe wyroby medyczne, lekkie produkty konsumenckie Niski koszt, odporność na korozję, ale zmniejszona nośność Pierścienie ze stopu tytanu Siłowniki lotnicze i zespoły o krytycznym znaczeniu pod względem masy Wysoki stosunek wytrzymałości do masy i dobra odporność na korozję Klasy tolerancji precyzji i standardy produkcyjne Jak międzynarodowe systemy oceniania definiują osiągalną dokładność W przypadku łożysk małych rozmiarów dominują dwa systemy klasyfikacji: skala ABEC stosowana powszechnie w Ameryce Północnej oraz klasy tolerancji ISO 492 stosowane na całym świecie. Łożyska obu gatunków pod względem dokładności wymiarowej i działania są kontrolowane podczas produkcji. Wyższe liczby oznaczają węższe tolerancje, a skok pomiędzy klasami nie jest liniowy. Przejście z ABEC 5 na ABEC 7 może oznaczać zmniejszenie odchylenia okrągłości bieżni mniej więcej o połowę. Wybór klasy powinien zawsze opierać się na konkretnym budżecie w otaczającym zgromadzeniu, a nie być wybierany na podstawie przyzwyczajenia. Skrzynia biegów, która musi jedynie płynnie przenosić moment obrotowy przy umiarkowanej prędkości, rzadko opłaca się płacić za tolerancje ABEC 9, ponieważ samo zazębienie przekładni będzie powodować większy błąd położenia niż łożysko. Z kolei optyczna głowica skanująca lub żyroskop nie mają prawie żadnego budżetu tolerancji, który mógłby zużyć łożysko, więc określenie wartości poniżej ABEC 7 od początku gwarantowałoby niepowodzenie projektu. Dopasowanie gatunku do rzeczywistych wymagań, zamiast domyślnej najwyższej dostępnej klasy, to jedna z najczęstszych decyzji pozwalających zaoszczędzić na kosztach, jaką podejmuje inżynier projektant pracujący z małymi łożyskami. Warto również zauważyć, że stopień tolerancji obejmuje dokładność wymiarową i biegową, ale niekoniecznie luz wewnętrzny, wykończenie powierzchni rowka bieżni lub poziom hałasu. Dwa łożyska zbudowane w tym samym gatunku ABEC od różnych producentów mogą zachowywać się odmiennie pod obciążeniem, ponieważ klasa luzu wewnętrznego, klasa kulek i konstrukcja koszyka są określone oddzielnie. Dlatego też kompletna specyfikacja małych łożysk podaje stopień tolerancji wraz z klasą luzu wewnętrznego, zwykle wyrażaną jako C2 do C5, oraz klasę kulki, zwykle wyrażaną w skali G, gdzie niższa liczba oznacza kulkę bardziej okrągłą i o dokładniejszym rozmiarze. Stopień ABEC Odpowiednik ISO Typowe zastosowanie ABEC 1 Klasa 0 Ogólne maszyny przemysłowe, zastosowania przy niskich prędkościach ABEC 3 Klasa 6 Silniki elektryczne, pompy i urządzenia obrotowe o umiarkowanej prędkości ABEC 5 Klasa 5 Przeguby robotyki, precyzyjne skrzynie biegów, mechanizmy kamer ABEC 7 Klasa 4 Narzędzia chirurgiczne, końcówki stomatologiczne, optyczne głowice skanujące ABEC 9 Klasa 2 Żyroskopy, wrzeciona wysokoobrotowe, przyrządy metrologiczne Jak produkowane są łożyska o małych rozmiarach Przegląd procesu krok po kroku związanego z dokładnością na poziomie mikronów Produkcja łożyska o małych rozmiarach z zachowaniem precyzyjnych tolerancji wymaga znacznie większej kontroli procesu, niż sugerowałby jego rozmiar fizyczny. Poniższa sekwencja odzwierciedla ogólny przepływ pracy stosowany u większości producentów łożysk precyzyjnych, chociaż dokładne kroki różnią się w zależności od linii produktów i wewnętrznego systemu jakości. Wybór surowca. Pręty lub półfabrykaty drutu wybiera się ze względu na czystość chemiczną i czystość wewnętrzną, ponieważ wtrącenia w stali stają się punktami inicjacji zmęczenia, gdy część znajduje się pod obciążeniem tocznym. Toczenie i formowanie. Pierścienie są toczone w sposób zbliżony do ostatecznego kształtu, a kulki lub rolki są formowane z drutu lub półwyrobów za pomocą precyzyjnych operacji spęczania na zimno lub szlifowania. Obróbka cieplna. Pierścienie i elementy toczne są utwardzane, zazwyczaj do zakresu od około 58 do 65 w skali Rockwella C, a następnie odpuszczane w celu zmniejszenia naprężeń wewnętrznych przy jednoczesnym zachowaniu twardości. Szlifowanie. Powierzchnie bieżni, otwory i średnice zewnętrzne są szlifowane do wymiarów zbliżonych do ostatecznych. Na tym etapie ustalana jest większość okrągłości i wykończenia powierzchni, które później określają stopień tolerancji. Docieranie i honowanie. Końcowe przejście superwykańczające zmniejsza chropowatość powierzchni bieżni do lustrzanego wykończenia, co zmniejsza tarcie i wydłuża trwałość zmęczeniową. Sortowanie kulowe lub rolkowe. Elementy toczne są mierzone i sortowane na grupy średnic z dokładnością do ułamków mikrona, tak aby każdy element gotowego łożyska mieścił się w wymaganej tolerancji gatunku. Montaż. Pierścienie, elementy toczne i koszyk są montowane w kontrolowanym środowisku, często w pomieszczeniu czystym, w którym wymagane są wyższe stopnie precyzji, aby uniknąć wprowadzenia zanieczyszczeń cząstkami stałymi. Smarowanie i uszczelnianie. Smar lub olej nakłada się w odmierzonej ilości, a uszczelki lub osłony wciska się na miejsce, jeśli wymaga tego konstrukcja. Kontrola końcowa. Gotowe łożyska są sprawdzane pod kątem bicia promieniowego i osiowego, charakterystyki hałasu, momentu obrotowego i zgodności wymiarowej przed wypuszczeniem na rynek. Typowe typy łożysk o małych rozmiarach Dopasowanie geometrii łożyska do kierunku obciążenia i wymagań ruchu Łożyska kulkowe zwykłe wytrzymują połączone obciążenia promieniowe i lekkie osiowe i są domyślnym wyborem dla małych silników, wentylatorów i ogólnie obracających się wałów. Łożyska kulkowe skośne są przeznaczone do wyższych obciążeń osiowych i są zwykle łączone w zestawy wewnątrz precyzyjnych wrzecion, gdzie liczy się kontrola napięcia wstępnego. Miniaturowe łożyska kołnierzowe dodać kołnierz pierścienia zewnętrznego, który umieszcza łożysko bezpośrednio w otworze oprawy bez występu, co upraszcza kompaktowe zespoły. Łożyska o cienkim przekroju zachować mały przekrój poprzeczny w stosunku do średnicy otworu, przydatne tam, gdzie przestrzeń promieniowa jest ograniczona, ale nadal wymagany jest większy otwór. Łożyska igiełkowe używaj cienkich cylindrycznych rolek, aby zmaksymalizować nośność w bardzo ograniczonej obwiedni promieniowej. Łożyska kulkowe instrumentów znajdują się na najmniejszym końcu zakresu rozmiarów, często o średnicy zewnętrznej poniżej 3 milimetrów, i są domyślnie zbudowane zgodnie z tolerancjami klasy przyrządu. Zastosowania w branżach produkcji precyzyjnej Tam, gdzie wymagana jest kompaktowa dokładność obrotowa Urządzenia medyczne Robotyka I Automatyka Optyka i obrazowanie Siłowniki lotnicze Sprzęt półprzewodnikowy Elektronika użytkowa Mikrosilniki Narzędzia dentystyczne i chirurgiczne W sprzęcie medycznym łożyska o małych rozmiarach wspierają wiertła chirurgiczne, końcówki dentystyczne i mechanizmy pomp infuzyjnych, gdzie wymagana jest jednocześnie dokładność wymiarowa i materiały biokompatybilne. W robotyce stopnie przekładni napędu harmonicznego i moduły przegubowe opierają się na parach łożysk skośnych, które usuwają luz, zachowując jednocześnie zwartą obudowę przegubu. W optyce i obrazowaniu małe łożyska napędzają mechanizmy ogniskowania obiektywu i lustra skanujące, gdzie nawet kilka mikronów bicia może w widoczny sposób pogorszyć ostrość obrazu. W sprzęcie do obsługi półprzewodników zastosowano małe, hybrydowe łożyska ceramiczne, szczególnie dlatego, że standardowe łożyska stalowe wprowadzałyby zanieczyszczenia cząstkami stałymi do procesu w pomieszczeniu czystym. Siłowniki lotnicze wykorzystują łożyska o małych rozmiarach wewnątrz mechanizmów napędowych klap i listew, powierzchni sterowych lotu oraz zespołów przegubów kamery montowanych na dronach i satelitach, gdzie łączne wymagania dotyczące małej masy, pracy w szerokim zakresie temperatur i długiego okresu użytkowania bez nadzoru zawężają wybór materiałów do wysokiej jakości pierścieni ze stali nierdzewnej lub stopu tytanu. Producenci elektroniki użytkowej stosują miniaturowe łożyska w modułach autofokusa aparatów, trzpieniach dysków twardych i małych wentylatorach chłodzących w zastosowaniach, w których presja na koszt jednostkowy jest wysoka, ale nadal wymagana jest minimalna dokładność działania, aby uniknąć słyszalnych szumów i wibracji w urządzeniu przenośnym lub stacjonarnym. Czynniki kosztowe i całkowity koszt posiadania Dlaczego najniższa cena jednostkowa rzadko skutkuje najniższym kosztem całkowitym Cena jednostkowa łożyska o małych rozmiarach zależy przede wszystkim od klasy tolerancji, materiału i wielkości produkcji. Przejście z łożyska ze standardowej stali chromowanej na odpowiednik hybrydowy ze stali nierdzewnej lub ceramiki może znacznie podnieść cenę jednostkową, a przejście z łożyska o średniej tolerancji na łożysko klasy instrumentalnej zapewnia dalszy wzrost ze względu na dodatkowe wymagane etapy szlifowania, sortowania i kontroli. Jednakże cena jednostkowa jest tylko jednym ze składników całkowitego kosztu w kontekście produkcji precyzyjnej. Większy czynnik kosztowy często znajduje się na dalszym etapie łańcucha dostaw. Łożysko określone poniżej wymaganej klasy dokładności może spowodować, że cały podzespół nie przejdzie kalibracji końcowej, generując koszty przeróbek znacznie przekraczające wszelkie oszczędności na samym łożysku. W produkcji wyrobów medycznych niezgodność związana z pojedynczym łożyskiem wykryta na późniejszym etapie produkcji może skutkować pełnym badaniem jakości partii. Z tego powodu producenci elementów precyzyjnych na ogół traktują wybór małych łożysk jako decyzję w pierwszej kolejności dotyczącą niezawodności, a w drugiej kolejności decyzję o zakupie, a wielu z nich utrzymuje listy zatwierdzonych dostawców specjalnie po to, aby uniknąć różnic między nominalnie równoważnymi częściami z różnych źródeł. Całkowity koszt posiadania zależy również od częstotliwości serwisowania. Trwale uszczelnione łożysko miniaturowe ze smarem o długiej żywotności może kosztować więcej niż łożysko otwarte wymagające okresowego smarowania, ale jeśli zespół jest niedostępny po montażu końcowym, jak to często bywa w przypadku uszczelnionych urządzeń medycznych lub uszczelnionych urządzeń elektronicznych, uszczelnione łożysko jest jedyną opcją, która pozwala uniknąć kosztownego cyklu demontażu w późniejszym okresie życia produktu. Kryteria wyboru dla inżynierów Praktyczna lista kontrolna umożliwiająca dobór odpowiedniego łożyska o małych rozmiarach Najpierw załaduj kierunek. Należy sprawdzić, czy w aplikacji stosowane jest czyste obciążenie promieniowe, połączone obciążenie promieniowe i osiowe, czy obciążenie momentem, ponieważ sama ta decyzja eliminuje większość nieodpowiednich geometrii przed uwzględnieniem jakichkolwiek innych czynników. Czynnik wyboru Pytanie, na które należy odpowiedzieć Dlaczego to ma znaczenie Ocena prędkości Jakie są maksymalne obroty robocze Zarówno materiał klatki, jak i rodzaj smaru wyznaczają twardy pułap prędkości Środowisko Czy występuje wilgoć, narażenie na działanie środków chemicznych lub próżnia Określa typ uszczelnienia i to, czy wymagane jest wykonanie ze stali nierdzewnej czy z ceramiki Stopień precyzji Jakie bicie może tolerować zespół Ustawia klasę ABEC lub ISO, a tym samym podstawowy koszt jednostkowy Koperta kosmiczna Jaki otwór, średnica zewnętrzna i szerokość będą fizycznie pasować Niewielkie zmiany szerokości mogą znacząco zmienić nośność Oczekiwane życie Ile godzin pracy jest wymaganych przed serwisem Determinuje wybór środka smarnego i możliwość ponownego smarowania Trendy rynkowe i dane dotyczące wzrostu Czynniki popytu zmieniające łańcuchy dostaw łożysk małych rozmiarów Popyt na łożyska o małych rozmiarach podąża ściśle za rozwojem minimalnie inwazyjnych wyrobów medycznych, robotyki współpracującej i kompaktowej elektroniki użytkowej. Analizy branżowe obejmujące segment łożysk miniaturowych i małych łożysk konsekwentnie wskazują na złożoną roczną stopę wzrostu w wysokości średnio jednocyfrowej w ciągu bieżącej dekady, przy czym rynki końcowe branży medycznej i robotyki rosną szybciej niż średnia w segmencie, ponieważ w obu obszarach stale zmniejsza się powierzchnia zajmowana przez urządzenia, jednocześnie podnosząc wymagania dotyczące wydajności. Drugim trendem jest stopniowe przechodzenie w kierunku ceramicznej konstrukcji hybrydowej w małych łożyskach do sprzętu do produkcji półprzewodników i elektroniki, spowodowane koniecznością wyeliminowania wytwarzania cząstek metalicznych i zmniejszenia przewodności elektrycznej przez łożysko. Trzeci trend to zwiększone stosowanie powlekanych wstępnie, bezobsługowych systemów smarowania, ponieważ wiele małych łożysk jest trwale uszczelnionych i nie można ich ponownie nasmarować po zamontowaniu. Zmieniają się także regionalne wzorce dostaw. Znacząca część światowej produkcji łożysk małych rozmiarów pozostaje skupiona wśród niewielkiej liczby uznanych producentów w Japonii, Niemczech, Szwajcarii i Stanach Zjednoczonych, szczególnie w przypadku produktów o najwyższej precyzji, gdzie infrastruktura kontroli procesów i inspekcji stanowi istotną barierę wejścia. Jednocześnie producenci w innych regionach zwiększyli produkcję małych łożysk o średniej tolerancji, przeznaczonych do elektroniki użytkowej i ogólnej automatyki przemysłowej, gdzie konkurencyjność kosztowa jest ważniejsza niż dokładność klasy przyrządu. Nabywcy zaopatrujący się w małe łożyska do zastosowań medycznych lub lotniczych zazwyczaj w dalszym ciągu wybierają uznanych producentów precyzyjnych, niezależnie od różnicy w kosztach jednostkowych, ponieważ wymagania dotyczące kwalifikacji dostawców i identyfikowalności w tych branżach ograniczają pulę akceptowalnych źródeł. Często zadawane pytania inżynieryjne Krótkie odpowiedzi na najczęściej zadawane pytania przez zespoły projektowe Pytanie Krótka odpowiedź Czy małe łożysko można nasmarować po montażu? Generalnie mogą być typy otwarte i ekranowane. W pełni uszczelnione łożyska miniaturowe zwykle nie można obejść się bez demontażu, dlatego traktuje się je jako elementy o trwałej szczelności. Czy wyższa klasa ABEC lub ISO zawsze oznacza dłuższą żywotność? Nie bezpośrednio. Klasa precyzyjna kontroluje dokładność działania, podczas gdy trwałość zmęczeniowa jest kontrolowana bardziej przez obciążenie, prędkość, smarowanie i czystość materiału. Czy ceramiczne hybrydowe małe łożyska są bezpośrednim zamiennikiem łożysk stalowych? W wielu przypadkach tak, ale przed wymianą należy sprawdzić dopasowanie obudowy, napięcie wstępne i kompatybilność smaru, ponieważ kulki ceramiczne zachowują się inaczej pod obciążeniem. Co najczęściej powoduje przedwczesną awarię małych łożysk Wnikanie zanieczyszczeń i niewłaściwa siła montażu to dwie najczęstsze przyczyny zgłaszane w analizach usterek w produkcji precyzyjnej. Rozważania dotyczące konserwacji i okresu użytkowania Praktyczne czynniki określające, jak długo faktycznie wytrzymuje małe łożysko Kontrola zanieczyszczeń ma większe znaczenie w małej skali, ponieważ cząstka, która w dużym łożysku byłaby nieistotna, może mieć porównywalny rozmiar z grubością warstwy bieżni w miniaturowym łożysku. Smar migration może wystąpić z biegiem czasu w uszczelnionych łożyskach miniaturowych, dlatego w zastosowaniach wymagających długotrwałej eksploatacji preferowane są formuły smarów o niskim współczynniku wycieku. Obsługa podczas instalacji należy unikać przykładania siły przez elementy toczne, ponieważ małe pierścienie łożyskowe mogą zostać trwale zarysowane w wyniku nierównego wciskania. Niedopasowanie rozszerzalności cieplnej pomiędzy łożyskiem a jego obudową należy sprawdzić, gdy zespół pracuje w szerokim zakresie temperatur, ponieważ pasowania prawidłowe w temperaturze pokojowej mogą stać się zbyt ciasne lub zbyt luźne w temperaturze roboczej. Monitorowanie wibracji w zespołach o wyższej wartości może wykryć wczesne zmęczenie bieżni, zanim awaria rozprzestrzeni się na otaczające komponenty. Kluczowe dania na wynos Łożyska o małych rozmiarach nie są po prostu pomniejszonymi wersjami dużych łożysk przemysłowych. Ich konstrukcja, dobór materiałów i kontrola tolerancji są zgodne z logiką produkcji precyzyjnych instrumentów, gdzie dokładność na poziomie mikronów jest podstawowym oczekiwaniem, a nie ulepszeniem. Definicja rozmiaru: średnice zewnętrzne na ogół poniżej 30 milimetrów, przy łożyskach klasy przyrządowej poniżej 3 milimetrów. Sterowniki wydajności: geometria bieżni, gatunek elementów tocznych, materiał koszyka i utrzymanie smaru kontrolują rzeczywiste osiągi bardziej niż jakikolwiek pojedynczy numer specyfikacji. Materiał choice: stal chromowana do użytku ogólnego, stal nierdzewna do środowisk korozyjnych i hybryda ceramiczna do procesów wymagających dużej prędkości lub wrażliwych na zanieczyszczenia. Stopień tolerancji: Klasy ABEC i ISO powinny być dopasowane do rzeczywistego budżetu bicia zespołu, a nie wybierane domyślnie przy najwyższej dostępnej klasie. Perspektywy wzrostu: urządzenia medyczne, robotyka i sprzęt półprzewodnikowy w dalszym ciągu zwiększają zapotrzebowanie na rozwiązania łożyskowe o większej precyzji i mniejszych gabarytach. Nadrzędna lekcja dla inżynierów i kupujących jest taka, że ​​w przypadku łożysk o małych rozmiarach należy zachować taką samą rygorystyczność, jak w przypadku każdego innego precyzyjnego elementu instrumentu. Traktowanie go jako towaru wybranego z katalogu wyłącznie na podstawie rozmiaru średnicy otworu jest najczęstszym źródłem problemów z niezawodnością w dalszych etapach montażu kompaktowych zespołów precyzyjnych. Traktowanie go jak zaprojektowanego komponentu, którego stopień tolerancji, materiał i smarowanie zostały celowo wybrane w oparciu o rzeczywiste wymagania operacyjne, pozwala części mniejszej niż moneta wiarygodnie określić wydajność całego precyzyjnie wytworzonego produktu. .ssb-article { --primary: #1c50a2; --primary-dark: #0f3570; --primary-light: #4a76c4; --steel: #5a6b7d; --copper: #b8722f; --bg-page: #f5f7fa; --bg-panel: #ffffff; --ink: #1e2530; --ink-soft: #495364; --line: #d7dee8; font-family: "Segoe UI", "Helvetica Neue", Arial, sans-serif; color: var(--ink); background: var(--bg-page); line-height: 1.7; margin: 0 auto; padding: 0 20px 60px 20px; } .ssb-article h1 { font-family: "Segoe UI", Arial, sans-serif; font-size: 34px; font-weight: 800; color: var(--primary-dark); letter-spacing: 0.2px; margin: 40px 0 6px 0; line-height: 1.25; } .ssb-article .ssb-hero { background: linear-gradient(135deg, var(--primary-dark) 0%, var(--primary) 60%, var(--primary-light) 100%); border-radius: 4px; padding: 34px 30px; margin: 22px 0 30px 0; position: relative; overflow: hidden; } .ssb-article .ssb-hero::before { content: ""; position: absolute; top: -40px; right: -40px; width: 180px; height: 180px; border: 18px solid rgba(255,255,255,0.08); border-radius: 50%; } .ssb-article .ssb-hero::after { content: ""; position: absolute; bottom: -60px; right: 60px; width: 120px; height: 120px; border: 12px solid rgba(255,255,255,0.06); border-radius: 50%; } .ssb-article .ssb-eyebrow { color: rgba(255,255,255,0.75); font-size: 12px; font-weight: 700; letter-spacing: 2px; text-transform: uppercase; margin-bottom: 10px; position: relative; z-index: 2; } .ssb-article .ssb-conclusion { color: #ffffff; font-size: 19px; font-weight: 500; line-height: 1.65; max-width: 800px; position: relative; z-index: 2; margin: 0; } .ssb-article .ssb-conclusion strong { color: #ffe9c9; font-weight: 800; } .ssb-article .ssb-stat-row { display: flex; flex-wrap: wrap; gap: 14px; margin: 26px 0 34px 0; } .ssb-article .ssb-stat-card { flex: 1 1 200px; background: var(--bg-panel); border: 1px solid var(--line); border-left: 4px solid var(--copper); border-radius: 3px; padding: 16px 18px; } .ssb-article .ssb-stat-card .ssb-stat-number { font-size: 26px; font-weight: 800; color: var(--primary-dark); display: block; } .ssb-article .ssb-stat-card .ssb-stat-label { font-size: 13px; color: var(--ink-soft); margin-top: 4px; display: block; } .ssb-article h2 { font-size: 23px; font-weight: 800; color: var(--primary-dark); margin: 46px 0 6px 0; padding-left: 16px; border-left: 5px solid var(--primary); line-height: 1.4; } .ssb-article .ssb-section-sub { color: var(--steel); font-size: 14px; margin: 4px 0 18px 21px; font-style: italic; } .ssb-article .ssb-panel { background: var(--bg-panel); border: 1px solid var(--line); border-radius: 4px; padding: 22px 24px; margin: 16px 0 24px 0; } .ssb-article p { margin: 0 0 14px 0; color: var(--ink); font-size: 16px; } .ssb-article p:last-child { margin-bottom: 0; } .ssb-article table { width: 100%; border-collapse: collapse; margin: 16px 0 26px 0; background: var(--bg-panel); border: 1px solid var(--line); border-radius: 4px; overflow: hidden; } .ssb-article table tr:first-child td { background: var(--primary-dark); color: #ffffff; font-weight: 700; font-size: 14px; letter-spacing: 0.4px; text-transform: uppercase; padding: 12px 16px; } .ssb-article table td { padding: 11px 16px; border-bottom: 1px solid var(--line); font-size: 15px; color: var(--ink); vertical-align: top; } .ssb-article table tr:last-child td { border-bottom: none; } .ssb-article table tr:nth-child(even):not(:first-child) td { background: #eef2f8; } .ssb-article .ssb-component-grid { display: grid; grid-template-columns: repeat(auto-fit, minmax(260px, 1fr)); gap: 16px; margin: 18px 0 26px 0; } .ssb-article .ssb-component-card { background: var(--bg-panel); border: 1px solid var(--line); border-radius: 4px; padding: 18px 20px; position: relative; padding-left: 54px; } .ssb-article .ssb-component-card .ssb-tag { position: absolute; left: 16px; top: 18px; width: 26px; height: 26px; border-radius: 50%; background: var(--primary); color: #ffffff; font-size: 13px; font-weight: 800; display: flex; align-items: center; justify-content: center; } .ssb-article .ssb-component-card h3 { margin: 0 0 6px 0; font-size: 16px; color: var(--primary-dark); font-weight: 700; } .ssb-article .ssb-component-card p { font-size: 14px; color: var(--ink-soft); margin: 0; } .ssb-article ul.ssb-list { list-style: none; margin: 16px 0 26px 0; padding: 0; } .ssb-article ul.ssb-list li { padding: 10px 0 10px 28px; border-bottom: 1px dashed var(--line); position: relative; font-size: 15.5px; color: var(--ink); } .ssb-article ul.ssb-list li:last-child { border-bottom: none; } .ssb-article ul.ssb-list li::before { content: ""; position: absolute; left: 0; top: 17px; width: 10px; height: 10px; background: var(--primary); border-radius: 2px; transform: rotate(45deg); } .ssb-article ul.ssb-list li strong { color: var(--primary-dark); } .ssb-article .ssb-callout { background: #eef2f8; border: 1px solid var(--line); border-left: 5px solid var(--primary); border-radius: 4px; padding: 16px 20px; margin: 18px 0 26px 0; font-size: 15px; color: var(--ink-soft); } .ssb-article .ssb-callout strong { color: var(--primary-dark); } .ssb-article .ssb-industry-strip { display: flex; flex-wrap: wrap; gap: 12px; margin: 18px 0 26px 0; } .ssb-article .ssb-industry-pill { background: var(--primary-dark); color: #ffffff; padding: 9px 18px; border-radius: 20px; font-size: 14px; font-weight: 600; } .ssb-article .ssb-summary { background: var(--primary-dark); border-radius: 4px; padding: 28px 26px; margin: 40px 0 10px 0; color: #ffffff; } .ssb-article .ssb-summary h2 { color: #ffffff; border-left: 5px solid var(--copper); margin-top: 0; } .ssb-article .ssb-summary p { color: rgba(255,255,255,0.9); } .ssb-article .ssb-summary ul.ssb-list li { border-bottom: 1px dashed rgba(255,255,255,0.2); color: rgba(255,255,255,0.95); } .ssb-article .ssb-summary ul.ssb-list li::before { background: var(--copper); } .ssb-article .ssb-summary ul.ssb-list li strong { color: #ffe9c9; } @media (max-width: 640px) { .ssb-article h1 { font-size: 26px; } .ssb-article .ssb-hero { padding: 24px 18px; } .ssb-article .ssb-conclusion { font-size: 16px; } .ssb-article table td { font-size: 13.5px; padding: 9px 10px; } }

Bezpośrednia odpowiedź: kołnierze rozwiązują problem pozycjonowania osiowego i upraszczają montaż bez dodatkowego sprzętu A łożysko kołnierzowe to standardowe łożysko kulkowe lub wałeczkowe ze zintegrowanym kołnierzem (kołnierzem) wystającym z pierścienia zewnętrznego. Podstawowym zadaniem kołnierza jest osiowe umiejscowienie łożyska w otworze oprawy , zapobiegając jego przesuwaniu się przez wał podczas pracy — problem, który w przeciwnym razie standardowe łożyska bez kołnierza musiałyby rozwiązać za pomocą pierścieni ustalających, stopni kołnierzowych wrobionych w obudowę lub przekładek i nakrętek zabezpieczających. W praktyce oznacza to, że łożyska kołnierzowe zmniejszają liczbę elementów potrzebnych w zespole, upraszczają wymagania dotyczące obróbki oprawy i sprawiają, że osiowanie jest bardziej powtarzalne w poszczególnych seriach produkcyjnych. W zastosowaniach takich jak rolki przenośników, mechanizmy drukarek i obudowy małych silników, przejście ze standardowego łożyska wraz z zespołem ustalającym na łożysko z pojedynczym kołnierzem może zmniejszyć liczbę części w tej sekcji złożenia o 2–4 elementy . W pozostałej części tego artykułu szczegółowo opisano, jakie problemy rozwiązuje konstrukcja kołnierzy, gdzie jest ona niewystarczająca oraz w jaki sposób wybierać między łożyskami kołnierzowymi a standardowymi do konkretnego zastosowania. Problem 1: Pozycjonowanie osiowe bez dodatkowego sprzętu Najbardziej bezpośrednim problemem, jaki rozwiązuje konstrukcja kołnierza, jest utrzymywanie łożyska w ustalonym położeniu osiowym względem oprawy, bez polegania na oddzielnych elementach ustalających. Jak standardowe łożyska radzą sobie z tym problemem W przypadku standardowego łożyska (bez kołnierza) pierścień zewnętrzny jest gładkim cylindrem, co oznacza, że nic samo w sobie nie powstrzymuje go przed przesuwaniem się wzdłuż osi otworu pod wpływem wibracji lub obciążenia wzdłużnego. Projektanci zazwyczaj rozwiązują ten problem, dodając obrobione maszynowo kołnierze w obudowie po jednej stronie i pierścień ustalający, pierścień osadczy lub zaślepkę po drugiej. Każde z tych rozwiązań wymaga dodatkowej precyzji obróbki i etapów montażu. Jak kołnierz rozwiązuje problem bezpośrednio Pierścień łożyska kołnierzowego przylega do powierzchni czołowej otworu oprawy, pełniąc funkcję własnego ogranicznika. Oznacza to, że w obudowie potrzebny jest jedynie prosty otwór bez występów, a nie schodkowy — znacznie prostszą i tańszą operację obróbki szczególnie w cienkościennych obudowach, takich jak wsporniki z blachy lub elementy z tworzyw sztucznych formowanych wtryskowo, gdzie precyzyjna obróbka wewnętrznego kołnierza jest utrudniona lub niemożliwa. Problem 2: Montaż w cienkich lub miękkich obudowach Łożyska standardowe opierają się na określonej grubości ścianki obudowy i sztywności materiału, aby zapewnić bezpieczne pasowanie wtłaczane. Kołnierze dotyczą przypadków, w których to założenie się nie sprawdza. Dlaczego cienkie oprawy są problematyczne w przypadku standardowych łożysk W zastosowaniach wykorzystujących obudowy z cienkiej blachy, tworzywa sztucznego lub aluminium — powszechne w elektronice użytkowej, małym sprzęcie i lekkich maszynach — standardowe łożysko opiera się wyłącznie na pasowaniu wciskowym pomiędzy pierścieniem zewnętrznym a otworem. Jeśli ścianka oprawy jest zbyt cienka lub materiał jest zbyt miękki, pasowanie może z czasem poluzować się na skutek wibracji, cykli termicznych lub powtarzających się cykli obciążenia, co może spowodować zmianę położenia łożyska. Jak kołnierz kompensuje Ponieważ kołnierz przylega bezpośrednio do powierzchni czołowej obudowy (w przypadku obudów kołnierzowych często jest mocowany śrubami montażowymi przez otwory w kołnierzu), nie opiera się on wyłącznie na pasowaniu wciskowym, aby pozostać na swoim miejscu. To sprawia, że łożyska kołnierzowe są szczególnie dobrze dostosowane do takich zastosowań obudowy z tworzywa sztucznego i wsporniki z tłoczonej blachy , gdzie standardowe łożysko pasowane na wcisk mogłoby się poluzować w ciągu stosunkowo krótkiego okresu użytkowania. Problem 3: Uproszczenie montażu i zmniejszenie liczby części Poza funkcją mechaniczną, konstrukcja kołnierza ma bezpośredni wpływ na wydajność produkcji i pracę montażową. Mniej komponentów do źródła i zapasów Standardowy zespół łożyska wymagający osiowego utrzymania może wymagać pierścienia ustalającego, pasującego rowka wyfrezowanego w wale lub otworze i ewentualnie podkładki dystansowej — każdy z nich to osobny numer części do źródła, sprawdzenia i magazynowania. Łożysko kołnierzowe łączy to w jeden element, który zmniejsza złożoność zestawienia materiałów i zmniejsza ryzyko błędów montażowych spowodowanych brakującym lub niedopasowanym sprzętem. Większa przepustowość linii montażowej W produkcji wielkoseryjnej każdy dodatkowy etap mocowania wydłuża czas cyklu. Zastąpienie wieloetapowego montażu pierścienia ustalającego pojedynczym wsunięciem (lub włożeniem i kilkoma śrubami) może skrócić mierzalny czas każdego cyklu montażowego – różnica ta znacząco wpływa na przebieg produkcji wynoszący dziesiątki lub setki tysięcy sztuk. Problem 4: Utrzymanie współosiowości w układach wielołożyskowych Systemy z wieloma łożyskami wspierającymi pojedynczy wał — powszechne w systemach przenośników, rolkach drukarskich i zespołach o ruchu liniowym — stoją przed szczególnym wyzwaniem związanym z ustawieniem, któremu pomaga konstrukcja kołnierza. Problem wyrównania w podparciu wielopunktowym Gdy wał jest podparty w dwóch lub więcej punktach, nawet niewielkie różnice w położeniu osiowym w każdym miejscu łożyska mogą spowodować niewspółosiowość, prowadząc do nierównego rozkładu obciążenia i przedwczesnego zużycia. Łożyska standardowe zależą całkowicie od dokładności obróbki obudowy, aby utrzymać spójne położenie osiowe w wielu punktach mocowania. Jak kołnierze poprawiają powtarzalność Ponieważ powierzchnia czołowa kołnierza zapewnia stałą, samopozycjonującą powierzchnię odniesienia, łożyska kołnierzowe poprawić powtarzalność pozycji w wielu punktach mocowania bez konieczności obróbki każdego otworu oprawy z taką samą wąską tolerancją, jaka byłaby konieczna w przypadku konstrukcji z kołnierzem. Jest to główny powód, dla którego zespoły kołnierzowe są powszechne w modułowych systemach przenośników, w których identyczne zespoły łożyskowe są instalowane na wielu stacjach wzdłuż linii. Gdzie konstrukcja kołnierza nie pomaga (a nawet może być wadą) Łożyska kołnierzowe nie stanowią uniwersalnego ulepszenia w stosunku do łożysk standardowych. Zrozumienie ich ograniczeń jest tak samo ważne, jak zrozumienie płynących z nich korzyści. Zwiększony ślad promieniowy Sam kołnierz dodaje materiał poza średnicę pierścienia zewnętrznego, co oznacza, że łożysko kołnierzowe zajmuje więcej przestrzeni promieniowej niż równoważne łożysko standardowe. W zastosowaniach, w których przestrzeń jest ograniczona — miniaturowe urządzenia, kompaktowe przekładnie lub zespoły zagnieżdżone — zapewnia to dodatkową powierzchnię mogą całkowicie wykluczyć konstrukcje kołnierzowe , nawet tam, gdzie w przeciwnym razie korzyści związane z pozycjonowaniem osiowym byłyby przydatne. Zmniejszona nośność na złączu kołnierzowym W zależności od grubości i materiału kołnierza, sam kołnierz ma niższą tolerancję obciążenia niż główna konstrukcja nośna. W zastosowaniach, w których występują duże obciążenia wzdłużne, poleganie na samym kołnierzu w celu pochłaniania powtarzających się dużych obciążeń osiowych może z czasem prowadzić do deformacji lub pękania kołnierza, co oznacza, że ​​łożyska kołnierzowe najlepiej nadają się do pozycjonowania i utrzymywania lekkiego lub umiarkowanego ciągu, a nie jako substytut dedykowanego łożyska wzdłużnego w scenariuszach dużych obciążeń. Wyższy koszt jednostkowy Łożyska kołnierzowe zazwyczaj kosztują 10–25% więcej niż równoważne łożysko standardowe tego samego rozmiaru i gatunku, ze względu na dodatkowy materiał i obróbkę związaną z formowaniem kołnierza. W zastosowaniach, w których utrzymanie osiowe można tanio osiągnąć poprzez konstrukcję obudowy (np. obudowy z odlewanego ciśnieniowo metalu, w których można łatwo zamontować obrzeże), bardziej ekonomicznym wyborem może być standardowe łożysko w połączeniu z prostym elementem ustalającym. Łożyska kołnierzowe a łożyska standardowe: porównanie obok siebie Poniższa tabela podsumowuje podstawowe kompromisy omówione powyżej, aby pomóc wyjaśnić, która opcja lepiej pasuje do danego scenariusza projektowego. Porównanie łożysk kołnierzowych i standardowych pod kątem kluczowych czynników konstrukcyjnych Czynnik Łożysko kołnierzowe Standardowe łożysko Pozycjonowanie osiowe Samocentrujące poprzez czoło kołnierza Wymaga kołnierza, pierścienia ustalającego lub elementu dystansowego Złożoność obróbki obudowy Dolny (prosty otwór) Wyższy (często potrzebny jest otwór na ramiona) Przystosowanie do cienkich/miękkich obudów Mocne dopasowanie Słabszy, opiera się wyłącznie na pasowaniu wciskowym Wymagana przestrzeń promieniowa Większy (kołnierz zwiększa średnicę) Mniejszy, bardziej kompaktowy Nośność przy dużym ciągu Umiarkowany (kołnierz ma ograniczenia) Zależy od konstrukcji sparowanego łożyska wzdłużnego Koszt jednostkowy 10–25% wyższy Linia bazowa Typowe typy kołnierzy i ich rozwiązania Nie wszystkie łożyska kołnierzowe są takie same — różne konfiguracje kołnierzy rozwiązują nieco inne problemy montażowe. Pełny kołnierz Pełny kołnierz rozciąga się całkowicie na obwodzie łożyska, zapewniając maksymalną osiową powierzchnię trzymania. Ten typ jest powszechny w zastosowaniach, w których występują ciągłe wibracje, takich jak koła deskorolki i małe rolki przenośnika, gdzie korzystny jest stały, pełny kontakt z powierzchnią obudowy. Kołnierz szczelinowy (ułamany). Kołnierz szczelinowy ma małe szczeliny lub nacięcia wycięte w pierścieniu kołnierza, często w celu umożliwienia klejenia lub dodatkowego związku mocującego związanie się przez kołnierz z obudową. Wariant ten stosuje się, gdy samo dopasowanie mechaniczne nie jest uważane za w pełni niezawodne, na przykład w niektórych urządzeniach przemysłowych charakteryzujących się wysokimi wibracjami. Obudowy kołnierzowe Zamiast kołnierza na samym łożysku, w niektórych konstrukcjach stosuje się oddzielny zespół łożyskowy z kołnierzem lub zespół kołnierzowy, w którym mieści się standardowa wkładka łożyskowa. Zwykle obejmują one otwory montażowe do przykręcenia bezpośrednio do ramy lub ściany, co rozwiązuje inny problem: całkowicie eliminując potrzebę stosowania otworu obrabianego maszynowo , co jest powszechne w sprzęcie rolniczym i do transportu materiałów, gdzie montaż powierzchniowy jest bardziej praktyczny niż montaż w otworze. Ramy decyzyjne: kiedy wybrać kołnierzowe zamiast standardowego Łącząc powyższe czynniki, poniższe ramy pomagają określić, który typ łożyska lepiej pasuje do konkretnego scenariusza projektowego. Wybierz łożyska kołnierzowe, kiedy : obudowa jest cienkościenna, plastikowa lub trudna do obróbki z występem; gdy pozycjonowanie osiowe musi być powtarzalne w wielu punktach mocowania; lub gdy priorytetem jest zmniejszenie liczby części i czasu montażu Wybierz standardowe łożyska, kiedy : przestrzeń promieniowa jest ściśle ograniczona; obudowę można łatwo i precyzyjnie obrobić z kołnierzem; lub zastosowanie wiąże się z dużymi, trwałymi obciążeniami wzdłużnymi, które lepiej radzą sobie z dedykowanym układem łożysk oporowych Weź pod uwagę obudowy kołnierzowe gdy montaż powierzchniowy do ramy lub ściany jest bardziej praktyczny niż montaż wewnątrz otworu, na przykład w sprzęcie rolniczym lub przenośnikowym Podsumowanie końcowe Konstrukcja kołnierza rozwiązuje specyficzny i dobrze zdefiniowany zestaw problemów: pozycjonowanie osiowe bez dodatkowego sprzętu, niezawodny montaż w cienkich lub miękkich materiałach obudowy, zmniejszona liczba części i złożoność montażu oraz poprawiona powtarzalność osiowania w systemach wielołożyskowych. Korzyści te odbywają się kosztem większego promieniowego śladu, nieco ograniczonej wydajności przy dużym ciągu i skromnej wyższej ceny. Praktyczny wniosek zarówno dla inżynierów, jak i nabywców jest taki łożysko kołnierzowes are a targeted solution, not a universal upgrade . Są właściwym wyborem, gdy ograniczenia obudowy lub wydajność montażu sprawiają, że samocentrujące utrzymanie osiowe jest cenne, a złym wyborem, gdy głównym czynnikiem wpływającym na konstrukcję jest kompaktowy rozmiar promieniowy lub duża obciążalność wzdłużna. Ocena konkretnego środowiska montażu i profilu obciążenia — zamiast wybierania domyślnego typu łożyska z przyzwyczajenia — pozostaje najbardziej niezawodnym sposobem dokonania prawidłowego wyboru dla danego zastosowania.

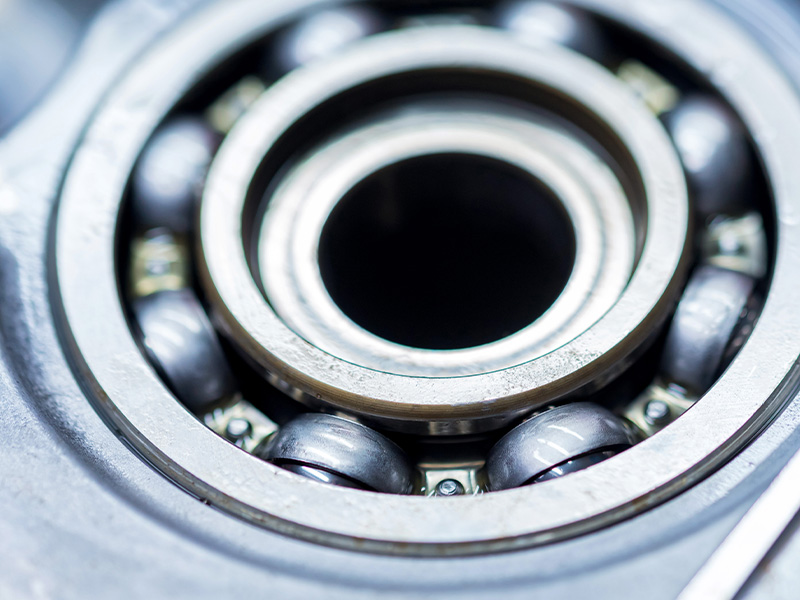

Bezpośrednia odpowiedź: dopasuj klasę precyzji do potrzeb w zakresie dokładności obrotowej, a nie do najwyższej dostępnej klasy Do większości zastosowań ogólnego przeznaczenia — małych silników, wentylatorów, zabawek i podstawowego oprzyrządowania — ABEC 1 / ISO Klasa normalna miniaturowe łożyska są wystarczające i stanowią najbardziej opłacalny wybór. Do zastosowań wymagających wyższej dokładności obrotu i niższych wibracji, takich jak precyzyjne instrumenty, urządzenia medyczne lub sprzęt optyczny, Klasa ABEC 5 / ISO P5 jest powszechnym standardem średniego poziomu. Tylko zastosowania o ekstremalnych wymaganiach dotyczących dokładności – żyroskopy, szybkie wiertarki dentystyczne, siłowniki lotnicze lub precyzyjny sprzęt pomiarowy – uzasadniają wyższą cenę Klasa ABEC 7 lub ABEC 9 / ISO P4 lub P2 łożyska, które mogą kosztować 3–8 razy więcej niż ich odpowiedniki klasy standardowej, zapewniając marginalną, choć czasami krytyczną, poprawę dokładności. Podstawowym błędem popełnianym przez wielu inżynierów ds. zakupów jest nadmierne określenie klasy precyzji „w celu zapewnienia bezpieczeństwa”, co zawyża koszty zakupu bez poprawy wydajności produktu. W poniższych sekcjach wyjaśniono dokładnie, jakie są miary klas precyzji, jak porównują się główne systemy klasyfikacji i jak dopasować wybór klasy do rzeczywistych wymagań aplikacji, korzystając z konkretnych danych dotyczących tolerancji. Co właściwie mierzy klasa precyzji Klasa precyzji nie jest pojedynczą liczbą, ale zbiorem znormalizowanych granic tolerancji obejmujących kilka odrębnych charakterystyk wymiarowych i obrotowych. Zrozumienie tego, co faktycznie jest mierzone, jest pierwszym krokiem do dokonania świadomego wyboru. Tolerancje wymiarowe Obejmuje to dopuszczalne odchylenie średnicy otworu, średnicy zewnętrznej i szerokości od specyfikacji nominalnej. W przypadku łożyska miniaturowego z otworem 3 mm standardowa tolerancja może pozwolić na odchylenie o kilka mikronów, podczas gdy wyższa klasa precyzji znacznie zawęża ten zakres, co ma bezpośrednie znaczenie dla spójności montażu wtłaczanego. Dokładność działania Obejmuje to bicie promieniowe (jak bardzo wał odchyla się od środka podczas obrotu) i bicie osiowe (jak bardzo łożysko przesuwa się wzdłuż swojej osi obrotu). Dokładność biegu jest zazwyczaj najważniejszym czynnikiem do zastosowań wrażliwych na wibracje lub dokładność pozycjonowania, takich jak optyczny sprzęt skanujący lub precyzyjne wrzeciona. Jednolitość rowków i piłek bieżni Wyższe klasy precyzji wymagają również ściślejszej kontroli zmienności średnicy kulki i spójności rowków bieżni, co bezpośrednio wpływa na poziom hałasu i płynność obrotu. W łożyskach miniaturowych, gdzie kulki mogą mieć średnicę od 0,5 mm do 3 mm, nawet niewielkie różnice mają proporcjonalnie większy wpływ na wydajność niż w przypadku łożysk o standardowych rozmiarach. Porównanie głównych systemów klasyfikacji Inżynierowie ds. zakupów często spotykają się z dwoma równoległymi systemami klasyfikacji, a pomieszanie ich jest jednym z najczęstszych błędów w zaopatrzeniu. Wiedza o tym, jak są one ze sobą powiązane, jest niezbędna przy porównywaniu ofert różnych producentów lub regionów. Klasyfikacja ABEC a klasyfikacja ISO Zarówno system ABEC (Annular Bearing Engineering Committee), stosowany głównie w Ameryce Północnej, jak i system ISO, używany na arenie międzynarodowej, klasyfikują łożyska według precyzji, ale stosują różne konwencje numeracji. ABEC 1 odpowiada w przybliżeniu klasie ISO Normal , podczas gdy wyższe oceny występują równolegle, ale nie zawsze w dokładnej zgodności liczbowej, dlatego też poleganie wyłącznie na standardowej nazwie – bez sprawdzania rzeczywistej tabeli tolerancji – może prowadzić do rozbieżności oczekiwań między kupującym a dostawcą. Przybliżona zgodność pomiędzy klasami precyzji ABEC i ISO Klasa ABEC Odpowiednik ISO Względny poziom dokładności Typowy mnożnik ceny ABEC 1 Normalny (P0) Standardowe 1x (wartość bazowa) ABEC 3 P6 Ulepszone 1,3–1,8x ABEC 5 P5 Wysoka 2–3x ABEC 7 P4 Bardzo wysoki 4–6x ABEC 9 P2 Ultrawysoka 6–8x Dlaczego same liczby ABEC nie mówią wszystkiego Oceny ABEC definiują przede wszystkim tolerancje wymiarowe i tolerancje ruchu, ale nie określają bezpośrednio czynników takich jak luz wewnętrzny, jakość smarowania czy materiał koszyka — wszystkie one wpływają również na wydajność w warunkach rzeczywistych. Dwa łożyska ABEC 5 różnych producentów mogą działać zauważalnie odmiennie jeśli stosuje się smar niższej jakości lub koszyk ma mniej spójną konstrukcję, dlatego też klasę precyzji należy traktować jako jeden z kilku czynników, a nie jedyną specyfikację do sprawdzenia. Dopasowanie klasy precyzji do wymagań aplikacji Najbardziej efektywną decyzję dotyczącą zaopatrzenia podejmuje się, podejmując decyzję wstecz: identyfikując, czego faktycznie potrzebuje Twoja aplikacja, zamiast wychodzić z założenia, która klasa „brzmi dobrze”. Krok 1: Zidentyfikuj wymagania dotyczące prędkości obrotowej Wyższe prędkości obrotowe generalnie korzystają z węższych klas precyzji, ponieważ niespójności wymiarowe stają się bardziej wyraźne – i bardziej szkodliwe – przy wyższych obrotach. Miniaturowe łożysko pracujące z prędkością poniżej 10 000 obr./min w środowisku o niskim poziomie wibracji rzadko potrzebuje więcej niż ABEC 1 lub ABEC 3, podczas gdy zastosowania przekraczające 30 000–50 000 obr./min, takie jak końcówki dentystyczne lub małe precyzyjne wrzeciona, zazwyczaj wymagają ABEC 5 lub wyższego, aby utrzymać stabilność i zminimalizować wytwarzanie ciepła w wyniku wibracji. Krok 2: Określ tolerancję dokładności położenia Jeśli końcowe zastosowanie wymaga precyzyjnego pozycjonowania – np. siłownika soczewki optycznej, lustra skanującego lub przyrządu pomiarowego – bicie promieniowe i osiowe staje się krytyczne. W tych przypadkach nawet kilkumikrometrowe bicie może przełożyć się na mierzalny błąd na stopniu wyjściowym , co sprawia, że klasa ABEC 5 lub P5 jest rozsądnym minimalnym punktem wyjścia, a nie opcjonalnym ulepszeniem. Krok 3: Ocena wrażliwości na hałas i wibracje Elektronika użytkowa i urządzenia medyczne często mają rygorystyczne wymagania dotyczące akustyki i wibracji. Ponieważ wyższe klasy precyzji zazwyczaj korelują z mniejszą jednorodnością kulek i gładszym wykończeniem bieżni, przejście o jeden poziom wyżej może znacząco zmniejszyć hałas podczas pracy — jest to ważne do rozważenia w zastosowaniach takich jak silniki do aparatów słuchowych lub przenośne pompy medyczne, nawet gdy sama dokładność obrotowa nie jest głównym problemem. Krok 4: Porównaj koszty z marżą wydajności Ponieważ wyższe klasy dokładności wiążą się ze znacznym wzrostem kosztów, warto obliczyć, czy wzrost wydajności przekłada się na mierzalną wartość produktu. W przypadku komponentu produkowanego w dużych ilościach niepotrzebne przejście z ABEC 1 na ABEC 5 może spowodować znaczny wzrost kosztu jednostkowego bez korzyści funkcjonalnych dla użytkownika końcowego – jest to powszechna i możliwa do uniknięcia nieefektywność zakupów. Klasa precyzji według wspólnej kategorii zastosowań Poniższy podział odzwierciedla powszechnie obserwowaną praktykę branżową w typowych przypadkach użycia łożysk miniaturowych i może służyć jako praktyczny punkt odniesienia podczas przeglądu specyfikacji. Zabawki, tanie wentylatory, ogólny sprzęt konsumencki : Zwykle wystarcza ABEC 1 (ISO Normal). Małe silniki prądu stałego, elementy sprzętu AGD : ABEC 1–3 obejmuje większość wymagań Wyroby medyczne, instrumenty precyzyjne, mechanizmy obiektywów kamer : ABEC 5 (ISO P5) jest powszechnym standardem Prostnice stomatologiczne i chirurgiczne, wrzeciona wysokoobrotowe : Często wymagany jest ABEC 7 (ISO P4). Żyroskopy, siłowniki lotnicze, ultraprecyzyjne narzędzia pomiarowe : ABEC 9 (ISO P2) jest zarezerwowany dla tych przypadków o wyjątkowej dokładności Typowe błędy, których powinni unikać inżynierowie ds. zakupów Nawet doświadczone zespoły zakupowe czasami popełniają możliwe do uniknięcia błędy przy określaniu klasy precyzji. Świadomość tych wzorców pomaga zapobiegać zarówno nadmiernym wydatkom, jak i słabszym wynikom. Nadmierne określenie „tylko dla bezpieczeństwa” Jak zauważono wcześniej, niezastosowanie się do wyższej klasy precyzji bez konkretnego uzasadnienia dotyczącego wydajności jest jednym z najpowszechniejszych i kosztownych błędów przy zakupie łożysk, szczególnie w przypadku skali, gdzie różnica cen zwiększa się w przypadku dużych zamówień. Ignorowanie klasy zezwolenia wewnętrznego Klasa dokładności i klasa luzu wewnętrznego (C2, CN, C3 itp.) to odrębne specyfikacje, które czasami są ze sobą łączone. Klasa wysokiej precyzji w połączeniu z niewłaściwą klasą luzu dla warunków termicznych i dopasowania aplikacji może nadal skutkować słabą wydajnością, dlatego należy określić obie klasy razem, zamiast zakładać, że jedna determinuje drugą. Brak weryfikacji danych testowych dostawcy Jak wspomniano wcześniej, oceny klas precyzji mogą się różnić w zależności od rzeczywistej zgodności między producentami. Żądanie aktualnych raportów z inspekcji i danych z testów bicia zamiast polegać wyłącznie na podanej klasie ABEC lub ISO, jest niezawodnym sposobem potwierdzenia, że produkt dostawcy rzeczywiście spełnia deklarowaną tolerancję przed złożeniem zamówienia zbiorczego. Z widokiem na całkowity koszt posiadania Łożysko o niższej klasie precyzji, które ulegnie przedwczesnej awarii na skutek zużycia spowodowanego wibracjami, może skutkować wyższymi kosztami roszczeń gwarancyjnych i wymian w terenie, niż uzasadniają to początkowe oszczędności. Decyzje dotyczące klasy precyzji powinny uwzględniać oczekiwaną żywotność produktu i koszt awarii, a nie tylko cenę jednostkową. Praktyczna lista kontrolna dokumentów specyfikacji Przygotowując specyfikację zakupów lub prosząc o wycenę od dostawców, poniższa lista kontrolna pomaga zapewnić jasne i jednoznaczne udokumentowanie klasy precyzji. Należy wyraźnie podać klasę odpowiednika ABEC i ISO, aby uniknąć nieporozumień w oznakowaniu regionalnym Określ klasę luzu wewnętrznego oddzielnie od klasy dokładności Poproś o wartości bicia promieniowego i osiowego w mikronach, a nie tylko nazwę klasy Potwierdź materiał klatki i rodzaj smarowania oraz klasę precyzji Przed zatwierdzeniem pełnej wielkości produkcji poproś o raport z kontroli partii próbnej Końcowe zalecenia Wybór właściwej klasy precyzji dla łożysk miniaturowych ostatecznie sprowadza się do dopasowania wymagań tolerancji danego zastosowania do odpowiedniej normy, a nie do domyślnego wybierania najwyższej dostępnej klasy. Podsumowując kluczowe punkty decyzyjne: Do zastosowań ogólnych i przy niskich prędkościach należy używać ABEC 1 / ISO Normal gdzie priorytetem jest efektywność kosztowa Zarezerwuj ABEC 5 / ISO P5 dla zastosowań o znaczących wymaganiach dotyczących dokładności pozycjonowania lub wrażliwości na szum Ogranicz ABEC 7 i ABEC 9 do naprawdę szybkich lub ultraprecyzyjnych przypadków użycia, w których wzrost wydajności jest mierzalny Zawsze podawaj klasę luzu, materiał koszyka i smarowanie obok klasy precyzji Zweryfikuj oświadczenia dostawcy dotyczące tolerancji na podstawie rzeczywistych danych testowych, zamiast polegać wyłącznie na etykietach Stosując to ustrukturyzowane podejście oparte na wymaganiach, inżynierowie ds. zakupów mogą uniknąć zarówno ryzyka związanego z niedostateczną specyfikacją, jak i niepotrzebnych kosztów wynikających z zawyżenia specyfikacji, co skutkuje wyborem łożyska, które jest zarówno solidne technicznie, jak i efektywne komercyjnie.

Bezpośrednia odpowiedź: Łożysko kulkowe poprzeczne wytrzymuje zarówno obciążenia promieniowe, jak i osiowe dzięki prostej, wydajnej konstrukcji kulkowo-bieżniowej A łożysko kulkowe zwykłe to rodzaj łożyska tocznego zbudowanego wokół prostej konstrukcji: pierścienia wewnętrznego, pierścienia zewnętrznego, zestawu stalowych kulek i koszyka, który utrzymuje kulki w równomiernym rozmieszczeniu. Cechą charakterystyczną jest głęboki, nieprzerwany rowek wykonany zarówno na bieżni wewnętrznej, jak i zewnętrznej , co pozwala łożysku przenosić obciążenia promieniowe (siły prostopadłe do wału), a także umiarkowane obciążenia osiowe (siły wzdłuż wału) w obu kierunkach – coś, czego wiele innych typów łożysk nie jest w stanie obejść bez dodatkowych elementów. To połączenie wszechstronności obciążenia, niskiego tarcia i prostoty mechanicznej jest właśnie powodem, dla którego łożyska kulkowe zwykłe stanowią szacunkową wartość ponad 80% wszystkich łożysk tocznych stosowanych na całym świecie w silnikach elektrycznych, sprzęcie gospodarstwa domowego, komponentach samochodowych i ogólnych maszynach przemysłowych. Pozostała część tego przewodnika szczegółowo opisuje strukturę wewnętrzną, wyjaśnia, w jaki sposób zasada działania przekłada się na rzeczywistą wydajność i omawia czynniki praktyczne, które decydują o tym, który wariant jest odpowiedni dla danego zastosowania. Podstawowe elementy łożyska kulkowego poprzecznego Zrozumienie struktury rozpoczyna się od rozbicia łożyska na cztery podstawowe elementy, z których każdy odgrywa odrębną rolę mechaniczną. Pierścień wewnętrzny i pierścień zewnętrzny Pierścień wewnętrzny montowany jest na wale obrotowym, natomiast pierścień zewnętrzny wpasowuje się w obudowę nieruchomą. Obydwa pierścienie mają zakrzywiony rowek (bieżnię), który jest ściśle dopasowany do krzywizny kulek — zazwyczaj promień rowka jest nieco większy niż promień kulki, zwykle ze względu na współczynnik znany jako współczynnik oscylacji, zwykle około 51–54% średnicy kuli. Ta ścisła zgodność umożliwia łożysku równomierne rozłożenie obciążenia na szerszej powierzchni styku, zamiast skupiania naprężeń w jednym punkcie. Piłki Kulki to elementy toczne umieszczone pomiędzy bieżnią wewnętrzną i zewnętrzną. Są one zazwyczaj produkowane z wysokowęglowej stali chromowej (takiej jak AISI 52100) i szlifowane z bardzo wąskimi tolerancjami – często w granicach kilku dziesiątych mikrona w przypadku łożysk precyzyjnych. Ponieważ kulki stykają się punktowo (a nie liniowo, jak w przypadku łożysk tocznych) z bieżniami, tarcie jest zminimalizowane, co jest głównym powodem, dla którego łożyska kulkowe zwykłe są preferowane w zastosowaniach wymagających dużych prędkości. Klatka (Uchwyt) Klatka utrzymuje kulki równomiernie rozmieszczone na bieżni, zapobiegając ich gromadzeniu się lub zderzaniu ze sobą podczas obrotu. Klatki są zwykle wykonane ze stali tłoczonej, mosiądzu obrabianego maszynowo lub flubmowanego polimeru (takiego jak nylon 66), a wybór materiału zależy od wymagań dotyczących prędkości i temperatury roboczej — na przykład koszyki polimerowe są powszechne w zastosowaniach wymagających dużych prędkości ze względu na ich lekkość i niską bezwładność. Uszczelki i osłony (opcjonalnie) Wiele łożysk kulkowych zwykłych zawiera uszczelki lub osłony po jednej lub obu stronach, które zatrzymują smar i zanieczyszczenia na zewnątrz. Są one oznaczone przyrostkami w numerze części łożyska, np -2RS (uszczelki gumowe po obu stronach) or -2Z (metalowe osłony po obu stronach) , a wybór pomiędzy nimi wpływa zarówno na skuteczność uszczelnienia, jak i na maksymalną prędkość roboczą. Jak zasada działania przekłada się na nośność Mechaniczne zachowanie łożyska kulkowego zwykłego sprowadza się do interakcji kulek z zakrzywionymi bieżniami pod obciążeniem. Obsługa ładunków promieniowych Kiedy na wał działa siła promieniowa, jest ona przenoszona przez pierścień wewnętrzny na kulki i przez pierścień zewnętrzny do oprawy. Ponieważ rowek bieżni jest głęboki i ciągły, strefa styku pomiędzy kulką a bieżnią pozostaje stabilna nawet wtedy, gdy kulki obracają się w strefie obciążenia, dzięki czemu łożysko może przenosić znaczne obciążenia promieniowe w stosunku do jego rozmiaru. Obsługa ładunków osiowych (oporowych). Konstrukcja z głębokimi rowkami pozwala również łożysku wytrzymać obciążenia osiowe w obu kierunkach, w przeciwieństwie do łożysk skośnych, które zazwyczaj przenoszą nacisk tylko w jednym kierunku na łożysko. Jednak ta zdolność jest ograniczona – łożysko kulkowe zwykłes are generally rated to handle axial loads up to roughly 50–70% of their radial load rating , w zależności od geometrii wewnętrznej i klasy luzu, dlatego też zastosowania z dużymi, trwałymi obciążeniami wzdłużnymi często łączą je z dedykowanymi łożyskami wzdłużnymi. Luz wewnętrzny i jego wpływ na wydajność Luz wewnętrzny — niewielki luz między kulkami a bieżniami przed przyłożeniem obciążenia — bezpośrednio wpływa na hałas, wibracje i rozkład obciążenia. Standardowe klasy luzu (C2, CN, C3, C4, C5, od najwęższego do najluźniejszego) są wybierane w oparciu o takie czynniki, jak oczekiwana temperatura pracy i tolerancje dopasowania; na przykład ciaśniejsze pasowanie na wale często wymaga nieco luźniejszej klasy luzu wewnętrznego, aby skompensować wynikające z tego zmniejszenie luzu podczas montażu. Dlaczego konstrukcja umożliwia wysokie prędkości obrotowe Jedną z najważniejszych w praktyce cech łożysk kulkowych zwykłych jest ich zdolność do pracy przy dużych prędkościach obrotowych, co sprowadza się do dwóch czynników konstrukcyjnych. Kontakt punktowy zmniejsza tarcie Ponieważ kulki stykają się z bieżnią w jednym punkcie, a nie wzdłuż linii, tarcie toczne jest znacznie niższe w porównaniu z łożyskami tocznymi. Niższe tarcie przekłada się bezpośrednio na mniejsze wytwarzanie ciepła przy dużych prędkościach, dlatego też łożyska kulkowe zwykłe są standardowym wyborem w zastosowaniach takich jak wały silników elektrycznych, zespoły wrzecion i wentylatory o dużej prędkości. Wskaźniki prędkości w praktyce Producenci zazwyczaj publikują graniczną wartość prędkości dla każdego rozmiaru łożyska, często wyrażoną w „wartości dN” (średnica otworu w milimetrach pomnożona przez prędkość obrotową w obr./min). Łożyska kulkowe zwykłe standardowej klasy zwykle osiągają wartości dN w zakresie 300 000–500 000 , podczas gdy wyspecjalizowane warianty o dużej prędkości z kulkami ceramicznymi lub zoptymalizowanymi konstrukcjami klatek mogą znacznie przekroczyć tę wartość. Rzeczywista prędkość graniczna dla danego zastosowania zależy również w dużym stopniu od rodzaju smarowania, chłodzenia i warunków obciążenia. Typowe warianty i różnice strukturalne Chociaż podstawowa zasada pozostaje spójna, istnieje kilka odmian strukturalnych, które odpowiadają potrzebom różnych zastosowań. Typowe warianty łożysk kulkowych zwykłych i ich różnice strukturalne Wariant Cecha strukturalna Typowy przypadek użycia Typ otwarty Żadnych uszczelek i osłon Zastosowania z zewnętrznymi układami smarowania Ekranowany (Z/2Z) Osłona metalowa, bezdotykowa Umiarkowane zanieczyszczenie, wyższa tolerancja prędkości Uszczelnione (RS / 2RS) Uszczelka gumowa, lekki kontakt Zakurzone lub wilgotne środowiska wymagające zatrzymywania tłuszczu Typ szczeliny do napełniania Nacięcie w ramionach bieżni Większa liczba kulek w celu zwiększenia nośności promieniowej Typ kołnierzowy Zintegrowany kołnierz pierścienia zewnętrznego Uproszczone pozycjonowanie osiowe w otworach oprawy Smarowanie: wymóg konstrukcyjny, a nie refleksja Smarowanie jest integralną częścią zasady działania łożyska w praktyce, a nie tylko dodatkiem konserwacyjnym. Rola filmu smarnego Pod obciążeniem cienka warstwa smaru oddziela powierzchnię kulki od powierzchni bieżni, co jest zjawiskiem znanym jako smarowanie elastohydrodynamiczne (EHL). Ta folia ma często tylko ułamek mikrona grubości , zapobiega bezpośredniemu kontaktowi metalu z metalem, co pozwala łożysku osiągnąć znamionową trwałość zmęczeniową, zamiast przedwczesnego zużywania się w wyniku uszkodzenia powierzchni. Smar a smarowanie olejem Większość uszczelnionych łożysk kulkowych zwykłych jest fabrycznie napełniona smarem wystarczającym na żywotność łożyska w normalnych warunkach. Z kolei smarowanie olejowe jest zwykle zarezerwowane do zastosowań wymagających wyższych prędkości lub wyższych temperatur, gdzie wymagana jest ciągła cyrkulacja i chłodzenie, na przykład we wrzecionach obrabiarek lub układach pomocniczych turbin. Typowe zastosowania oparte na zaletach konstrukcyjnych Opisane powyżej cechy konstrukcyjne bezpośrednio wyjaśniają, dlaczego łożyska kulkowe zwykłe pojawiają się w tak wielu gałęziach przemysłu. Silniki elektryczne : niskie tarcie i umiarkowana nośność osiowa odpowiadają ciągłemu obrotowi przy umiarkowanych i dużych prędkościach Sprzęt AGD : kompaktowy rozmiar i cicha praca pasują do pralek, wentylatorów i blenderów Komponenty samochodowe : warianty uszczelnione są odporne na zanieczyszczenia w piastach kół, alternatorach i napędach akcesoriów Przemysłowe przekładnie i pompy : połączone przenoszenie obciążeń promieniowych i osiowych zmniejsza potrzebę stosowania wielu typów łożysk Systemy przenośnikowe : solidne opcje uszczelnienia chronią przed kurzem i zanieczyszczeniami podczas ciągłej pracy Kluczowe czynniki wyboru zakorzenione w strukturze Zrozumienie struktury wewnętrznej bezpośrednio informuje, które szczegóły specyfikacji mają największe znaczenie przy wyborze łożyska do danego zastosowania. Rozmiar otworu i obciążalność Rozmiar otworu łożyska musi odpowiadać średnicy wału, natomiast obciążenia dynamiczne i statyczne (wymienione w katalogach producentów) określają, czy łożysko może wytrzymać oczekiwane siły robocze przy odpowiednim marginesie trwałości użytkowej, zwykle obliczanym przy użyciu wzoru na trwałość zmęczeniową L10. Klasa precyzji Klasy precyzji (systemy ABEC lub ISO P0–P6) określają dokładność wymiarową i obrotową. Łożyska klasy standardowej (ABEC 1 / ISO P0) są wystarczające do większości ogólnych zastosowań przemysłowych , podczas gdy gatunki o wyższej precyzji są zarezerwowane do zastosowań takich jak precyzyjne obrabiarki, gdzie dokładność obrotowa bezpośrednio wpływa na jakość produktu. Wymagania dotyczące uszczelnienia Środowisko pracy powinno kierować wyborem pomiędzy typem otwartym, ekranowanym i uszczelnionym — stosowanie uszczelnionego łożyska w czystym, dobrze nasmarowanym środowisku zwiększa niepotrzebne tarcie, natomiast używanie otwartego łożyska w zapylonym środowisku znacznie skraca żywotność. Podsumowanie końcowe Łożyska kulkowe zwykłe zyskały szerokie zastosowanie dzięki konstrukcyjnie prostej, ale skutecznej mechanicznie konstrukcji: głębokiemu, ciągłemu rowkowi bieżni, który umożliwia kulkom o styku punktowym przenoszenie zarówno promieniowych, jak i umiarkowanych obciążeń osiowych przy niskim tarciu. Zrozumienie tej struktury wyjaśnia kilka praktycznych wniosków: Głęboki rowek bieżni umożliwia dwukierunkowe przenoszenie obciążeń osiowych, co odróżnia ten typ łożyska od jednokierunkowych łożysk wzdłużnych Punktowy kontakt kulek z bieżniami minimalizuje tarcie, wspierając wysokie prędkości obrotowe Smarowanie nie jest opcjonalne — warstwa elastohydrodynamiczna ma kluczowe znaczenie dla osiągnięcia znamionowej trwałości zmęczeniowej Typ uszczelnienia, klasa precyzji i luz wewnętrzny powinny być dopasowane do konkretnego środowiska pracy Dzięki temu podstawowemu zrozumieniu struktury i zasady działania wybór odpowiedniego łożyska kulkowego zwykłego dla konkretnej maszyny lub systemu staje się kwestią dopasowania tych właściwości konstrukcyjnych do rzeczywistego obciążenia, prędkości i warunków środowiskowych, z jakimi będzie spotykać się łożysko podczas pracy.

Odpowiedź bezpośrednia: porównanie ładowności Pod względem surowej nośności a Łożysko walcowe ogólnie ma lepsze wyniki niż a Łożysko kulkowe zwykłe szczególnie przy obciążeniach promieniowych. Dzieje się tak, ponieważ łożyska wałeczkowe wykorzystują kontakt liniowy pomiędzy elementami tocznymi a bieżnią, rozkładając obciążenie na większą powierzchnię, podczas gdy łożysko kulkowe poprzeczne opiera się na kontakcie punktowym, który koncentruje naprężenia w mniejszej strefie. W rezultacie przy tym samym rozmiarze otworu łożysko walcowe może zazwyczaj wytrzymać obciążenia promieniowe, które są 30% do 50% wyżej niż porównywalne łożysko kulkowe poprzeczne. Jednakże łożysko kulkowe zwykłe ma wyraźną przewagę w przenoszeniu połączonych obciążeń promieniowych i osiowych, a także w zastosowaniach wymagających wyższych prędkości obrotowych i mniejszego tarcia. Wybór pomiędzy nimi zależy ostatecznie od kierunku i wielkości obciążenia, wymaganej prędkości i dostępnej przestrzeni montażowej. Poniżej przedstawiamy uzasadnienie techniczne tych różnic i zapewniamy praktyczne wskazówki dotyczące wyboru odpowiedniego typu łożyska. Dlaczego geometria kontaktu określa nośność Podstawowa różnica między tymi dwoma typami łożysk polega na sposobie interakcji elementów tocznych z bieżnią wewnętrzną i zewnętrzną. Łożysko kulkowe poprzeczne wykorzystuje kuliste kulki, które dotykają bieżni w jednym punkcie. A Łożysko kulkowe zwykłe jednorzędowe to najpopularniejsza konfiguracja, oferująca zrównoważoną kombinację przenoszenia obciążeń promieniowych i ograniczonego obciążenia osiowego, ale kontakt punktowy z natury ogranicza wielkość obciążenia, które można przenieść, zanim koncentracja naprężeń spowoduje przedwczesne zużycie lub odkształcenie. Natomiast łożysko walcowe wykorzystuje cylindryczne rolki, które stykają się liniowo z bieżnią. Ten kontakt liniowy rozkłada przyłożone obciążenie na znacznie większą powierzchnię, znacznie zmniejszając naprężenie stykowe na jednostkę powierzchni. Właśnie dlatego łożyska walcowe są preferowanym wyborem w maszynach przemysłowych o dużej wytrzymałości, takich jak skrzynie biegów, walcarki i duże silniki elektryczne, gdzie obciążenia promieniowe są znaczne, a obciążenia osiowe są minimalne lub nie występują wcale. Skontaktuj się ze stresem i zmęczeniem Niższe naprężenia kontaktowe w łożysku walcowym przekładają się bezpośrednio na dłuższą trwałość zmęczeniową przy dużych obciążeniach promieniowych. Według standardowych obliczeń trwałości łożyska (w oparciu o model trwałości zmęczeniowej L10) łożysko walcowe może osiągnąć znamionowa nośność dynamiczna o około 40% wyższa niż łożysko kulkowe poprzeczne tego samego rozmiaru, przy założeniu identycznej prędkości roboczej i warunków smarowania. Porównanie danych dotyczących nośności Poniższa tabela ilustruje typowe różnice w obciążalności dynamicznej dla łożysk o porównywalnym rozmiarze otworu, w oparciu o powszechnie stosowane w branży wartości referencyjne. Rozmiar otworu (mm) Łożysko kulkowe zwykłe (kN) Łożysko walcowe (kN) 30 19.5 28.6 50 35.8 52.0 80 58.2 89.5 Przybliżone wartości nośności dynamicznej dla porównywalnych rozmiarów otworów, ilustrujące ogólną przewagę w zakresie wydajności łożysk walcowych pod obciążeniem promieniowym. Liczby te mają charakter reprezentatywny, a nie bezwzględny, ponieważ rzeczywiste obciążenia różnią się w zależności od serii, konstrukcji koszyka i gatunku materiału. Mimo to wzór jest spójny: wraz ze wzrostem średnicy otworu różnica w nośności promieniowej pomiędzy obydwoma typami łożysk ma tendencję do dalszego powiększania się. Obsługa obciążeń osiowych: tam, gdzie sprawdza się łożysko kulkowe poprzeczne Chociaż łożyska walcowe dominują w scenariuszach obciążeń czysto promieniowych, w dużej mierze nie są one w stanie wytrzymać obciążeń osiowych (wzdłużnych), chyba że są specjalnie zaprojektowane z kołnierzami lub w połączeniu z oddzielnym łożyskiem wzdłużnym. A Natomiast łożysko kulkowe zwykłe może przenosić obciążenia osiowe w obu kierunkach jednocześnie z obciążeniami promieniowymi, co czyni go znacznie bardziej wszechstronnym w zastosowaniach, w których obciążenie wału nie jest czysto promieniowe. Jest to szczególnie istotne w przypadku silników elektrycznych, wentylatorów, pomp i sprzętu gospodarstwa domowego, gdzie często wybiera się jednorzędowe łożysko kulkowe zwykłe, ponieważ eliminuje ono potrzebę stosowania dodatkowego łożyska oporowego, upraszczając konstrukcję i zmniejszając całkowity koszt systemu. Typowy stosunek obciążenia osiowego do promieniowego Łożysko kulkowe zwykłe: zazwyczaj wytrzymuje obciążenia osiowe do 50% do 70% nośności promieniowej, w zależności od luzu wewnętrznego i kąta działania. Łożysko walcowe: nośność osiowa jest minimalna lub zerowa w standardowych konfiguracjach, co wymaga konstrukcji kołnierzowych lub specjalistycznych dla dowolnego podparcia oporowego. Możliwość prędkości i jej związek z obciążeniem Nośność nie istnieje w oderwaniu od prędkości. Łożysko kulkowe zwykłe generuje mniejsze tarcie w wyniku kontaktu punktowego, co pozwala na jego pracę wyższe prędkości obrotowe pod lżejszymi obciążeniami. Łożysko walcowe, chociaż może przenosić większe obciążenia, ma tendencję do generowania większej ilości ciepła przy dużych prędkościach ze względu na większą powierzchnię styku, co może zmniejszyć jego efektywną prędkość znamionową, chyba że zostanie zastosowane ulepszone smarowanie lub chłodzenie. Stwarza to praktyczny kompromis: zastosowania wymagające dużej prędkości przy umiarkowanych obciążeniach, takie jak wrzeciona lub małe silniki, często preferują jednorzędowe łożyska kulkowe zwykłe, podczas gdy zastosowania wymagające dużych obciążeń promieniowych przy umiarkowanych prędkościach, takie jak przemysłowe skrzynie biegów, preferują łożyska walcowe. Praktyczne wskazówki dotyczące selekcji Wybór pomiędzy tymi dwoma typami łożysk powinien opierać się na jasnym zrozumieniu profilu obciążenia aplikacji. Poniższe rozważania mogą pomóc w podjęciu decyzji. Określ, czy obciążenie jest czysto promieniowe, wyłącznie osiowe, czy kombinowane. Obciążenia łączone zazwyczaj sprzyjają łożyskom kulkowym zwykłym. Ocenić wielkość obciążenia promieniowego. Duże obciążenia promieniowe przy minimalnej składowej osiowej sprzyjają łożysku walcowemu. Oceń wymaganą prędkość obrotową, ponieważ wyższe prędkości zazwyczaj preferują jednorzędowe łożysko kulkowe zwykłe ze względu na mniejsze tarcie. Należy wziąć pod uwagę ograniczenia przestrzenne, ponieważ łożyska walcowe często wymagają nieco większej przestrzeni promieniowej dla równoważnej nośności. Uwzględnij dostęp do konserwacji i smarowania, ponieważ łożyska kulkowe poprzeczne są na ogół bardziej tolerancyjne na drobne niewspółosiowości i rzadsze cykle smarowania. Podsumowanie kluczowych różnic Charakterystyczne Łożysko kulkowe zwykłe Łożysko walcowe Nośność promieniowa Umiarkowane Wysoka Nośność osiowa Umiarkowane (Bidirectional) Minimalne lub Żadne Możliwość prędkości Wysoka Umiarkowane Tolerancja niewspółosiowości Lepiej Ograniczona Ogólne porównanie wydajności podsumowujące kompromisy pomiędzy łożyskami kulkowymi poprzecznymi a łożyskami walcowymi. Podsumowując, żaden typ łożyska nie jest powszechnie lepszy. The Łożysko walcowe wygrywa dzięki czystej nośności promieniowej , podczas gdy Łożysko kulkowe zwykłe zapewnia większą wszechstronność w połączonych warunkach obciążenia, wyższych prędkościach i prostszej instalacji. Łożyska kulkowe zwykłe jednorzędowe pozostają jednym z najczęściej stosowanych typów łożysk właśnie dlatego, że skutecznie równoważą te czynniki w szerokim zakresie zastosowań przemysłowych i komercyjnych ogólnego przeznaczenia. Referencje / Źródła CELE Przemysłowe. Przewodnik po łożyskach kulkowych zwykłych: 6200/6300, uszczelki i marki. aimindustrial.com.au (2025). Ningbo Sanya Bearing Co., Ltd. Łożyska kulkowe rowkowe a łożyska kulkowe poprzeczne: kluczowe różnice i zastosowania. sanyabearing.com Łożysko Lilii. Łożyska baryłkowe a łożyska walcowe: Przewodnik inżyniera. blog.lily-bearing.com ŁożyskoMózg. Łożysko kulkowe a łożysko wałeczkowe: kiedy którego użyć. bearbrain.com

Do czego służą łożyska kołnierzowe A łożysko kołnierzowe podtrzymuje obracający się wał i blokuje go w ustalonym położeniu osiowym , wykorzystując wbudowaną wargę lub kołnierz (kołnierz) na pierścieniu zewnętrznym, który przykręca się bezpośrednio do ramy, ściany lub obudowy. Zamiast oddzielnego łożyska i wspornika montażowego, sam kołnierz staje się interfejsem montażowym, co upraszcza montaż i zapobiega przesuwaniu się łożyska na boki pod obciążeniem wzdłużnym. W praktyce łożysko kołnierzowe spełnia trzy zadania jednocześnie: umożliwia obracanie się wału przy niskim tarciu, przenosi obciążenie promieniowe dociskające wał i wytrzymuje siły osiowe (z boku na bok), które w przeciwnym razie wypchnęłyby łożysko z miejsca. To połączenie jest powodem, dla którego konstrukcje kołnierzowe tak często pojawiają się w przenośnikach, skrzyniach biegów, pompach i silnikach, w których łożysko musi być montowane prostopadle, a nie po prostu wciskane na wał. Jak kołnierz zmienia wydajność łożyska Kołnierz sam w sobie nie jest oddzielnym typem łożyska; jest to opcja dodana do istniejącego łożyska, takiego jak łożysko kulkowe, łożysko wałeczkowe lub tuleja ślizgowa. Dodanie kołnierza zmienia zachowanie łożyska na trzy określone sposoby. Blokowanie osiowe Jeśli jakakolwiek siła naciska na długość wału, kołnierz działa jak ramię, które zapobiega przesuwaniu się łożyska. Ma to kluczowe znaczenie w urządzeniach, które często się uruchamiają i zatrzymują, np. w napędach przenośników, gdzie powtarzający się ciąg powoduje stopniowe przesuwanie łożyska bez kołnierza. Odporność na wibracje Ponieważ kołnierz jest przykręcany bezpośrednio do obudowy, jest on bardziej odporny na poluzowanie pod wpływem wibracji niż zwykłe połączenie wciskowe lub klejone. Jest to jeden z powodów, dla których w komponentach motoryzacyjnych, które narażone są na ciągłe wibracje i zmiany temperatury, często wybierane są łożyska kołnierzowe zamiast zwykłych konstrukcji pasowanych na wcisk. Uproszczony montaż Łożysko kołnierzowe można przykręcić bezpośrednio do płaskiej powierzchni bez konieczności obróbki oddzielnego otworu lub kieszeni w obudowie. Zmniejsza to liczbę etapów montażu i liczbę części, co ma znaczenie zarówno w przypadku linii produkcyjnych o dużej objętości, jak i napraw w terenie. Główne typy łożysk kołnierzowych według konstrukcji wewnętrznej Kołnierz można dodać do kilku różnych konstrukcji łożysk wewnętrznych, a wybór konstrukcji wewnętrznej określa nośność, prędkość znamionową i koszt. Najczęstsze są cztery typy wewnętrzne. Wpisz Obsługa ładunku Typowe zastosowanie Łożysko zwykłe (czopowe). Niski do umiarkowanego promieniowy, ślizgowy kontakt Sprzęt AGD, maszyny lekkie Łożysko walcowe Wysoki promieniowy, umiarkowany ciąg Przekładnie, napędy przemysłowe Łożysko baryłkowe Wysokie promieniowe i osiowe, samonastawne Przenośniki, ciężki sprzęt rolniczy Łożysko stożkowe Wysokie połączenie promieniowe i ciągu Piasty pojazdów, przekładnie zębate do dużych obciążeń Porównanie typowych konstrukcji łożysk wewnętrznych stosowanych w oprawach kołnierzowych Łożyska baryłkowe są szczególnie popularne w zespołach montowanych kołnierzowo, ponieważ ich rolki w kształcie beczki tolerują niewielkie niewspółosiowość wałów, co jest częstym problemem w przypadku długich przenośników lub urządzeń przykręconych do nieidealnie płaskiej ramy. Typy łożysk kołnierzowych według wzoru śrub montażowych Niezależnie od wewnętrznego elementu tocznego, łożyska kołnierzowe są również klasyfikowane według liczby otworów montażowych w kołnierzu, ponieważ określa to, jakie obciążenie osiowe i promieniowe może wytrzymać samo mocowanie. Kołnierz na 2 śruby: Dwa otwory po przeciwnych stronach, obudowa w kształcie rombu lub skrzydła. Nadaje się do lekkich i średnich obciążeń oraz wolnoobrotowych systemów przenośników. Kołnierz na 3 śruby: Trójkątny wzór śrub zapewniający większy opór obrotowy samej obudowy, stosowany w sprzęcie obrotowym o umiarkowanym obciążeniu. Kołnierz na 4 śruby: Kwadratowy lub okrągły wzór zapewniający najbardziej stabilne mocowanie, stosowany w przypadku większych obciążeń i urządzeń o wyższych wibracjach, takich jak pompy i zespoły wentylatorów. Ogólną zasadą jest, że więcej śrub montażowych oznacza lepszą odporność na siły skręcające działające na oprawę, dlatego w cięższym i szybszym sprzęcie zwykle stosuje się kołnierze na 4 śruby, nawet jeśli samo łożysko wewnętrzne toleruje lżejsze mocowanie. Typowe zastosowania w różnych branżach Łożyska kołnierzowe pojawiają się wszędzie tam, gdzie wał musi być podparty na ścianie, ramie lub płycie, a nie montowany liniowo. Typowe przykłady obejmują: Systemy przenośników taśmowych w transporcie materiałów i bagażu, gdzie łożysko jest przykręcane bezpośrednio do szyny ramy Maszyny rolnicze, takie jak glebogryzarki i kombajny, gdzie duże wibracje i kurz wymagają bezpiecznie zablokowanego łożyska Części samochodowe, w tym osie i zespoły kierownicze, w przypadku których cykliczne zmiany temperatury i ciągłe wibracje wykluczają montaż wyłącznie na klej lub na wcisk Napędy pasowe HVAC i zespoły wentylatorów, w których łożysko musi wytrzymywać nacisk osiowy wynikający z naprężenia paska Sprzęt do przetwarzania i pakowania żywności, w którym uszczelnione zespoły kołnierzowe utrzymują zanieczyszczenia z dala od bieżni Często przytaczanym przykładem jest zespół kołnierzowy F209, który łączy łożysko kulkowe zwykłe z żeliwną obudową i jest przystosowany do łącznych obciążeń promieniowych i osiowych w górnictwie, rolnictwie i budownictwie, co ilustruje współpracę kołnierza i łożyska wewnętrznego w jednym kompaktowym zespole. Jak wybrać odpowiednie łożysko kołnierzowe Wybór łożyska kołnierzowego sprowadza się do dopasowania czterech czynników do zastosowania: kierunku obciążenia, prędkości, środowiska i przestrzeni montażowej. Przepracowanie ich w celu uniknięcia najczęstszych błędów przy wyborze. Dopasuj typ obciążenia Jeśli w aplikacji występuje znaczny nacisk osiowy oprócz obciążenia promieniowego, np. wał napinany paskiem, należy wybrać konstrukcję rolki sferycznej lub stożkowej zamiast zwykłej tulei, ponieważ tuleje z kołnierzem gładkim najlepiej nadają się tylko do lekkich obciążeń osiowych . Sprawdź prędkość i zakres temperatur Każde łożysko kołnierzowe ma maksymalną bezpieczną prędkość roboczą, która zależy od smarowania i obciążenia. Praca łożyska powyżej jego prędkości znamionowej skraca jego żywotność na długo przed osiągnięciem statystycznie oczekiwanej trwałości znamionowej L10. Rozważ materiał obudowy Obudowy kołnierzowe z żeliwa są dobrze odporne na zużycie i duże obciążenia, co czyni je częstym wyborem w sprzęcie budowlanym i górniczym, natomiast obudowy metalowo-polimerowe nadają się do lekkich i średnich obciążeń w czystszym środowisku, takim jak elektronika lub sprzęt gospodarstwa domowego. Sprawdź, czy wzór śrub pasuje do ramy Przed złożeniem zamówienia sprawdź, czy rozstaw otworów na 2, 3 lub 4 śruby odpowiada istniejącej ramie lub obudowie, ponieważ zamontowanie innego układu śrub w istniejącej konstrukcji często kosztuje więcej niż samo określenie od początku prawidłowego kołnierza.

Podstawowe definicje i klasyfikacje miniaturowych systemów przesyłowych W nowoczesnych konstrukcjach mechaniki precyzyjnej miniaturyzacja stała się głównym motorem postępu technologicznego. Od lekkich silników dronów po precyzyjne ręczne urządzenia medyczne – miniaturowe systemy transmisji odgrywają rolę pokrewną „zakończeniom nerwowym” w funkcjach krytycznych. Aby zrozumieć to pole, należy najpierw zdefiniować granice pomiędzy miniaturowe łożyska i mikro łożyska . Zazwyczaj klasyfikujemy łożyska o średnicy zewnętrznej mniejszej niż 9 mm i średnicy wewnętrznej od 1 mm do 3 mm jako łożyska miniaturowe, natomiast produkty o jeszcze mniejszych średnicach zewnętrznych lub te stosowane w wyjątkowo kompaktowych przestrzeniach nazywane są „mikrołożyskami”. Chociaż te elementy są małe, muszą wytrzymywać złożone obciążenia dynamiczne, zapewniając jednocześnie niezwykle wysoką precyzję obrotu. Ewolucja mini łożyska odzwierciedla dążenie człowieka do efektywności przestrzennej i optymalizacji zużycia energii. We wczesnych mechanizmach zegarków precyzyjnych miniaturowe łożyska osiągnęły jakościową zmianę w zmniejszaniu strat tarcia poprzez minimalizację powierzchni styku fizycznego. Dziś w wysokoobrotowych wentylatorach chłodzących czy miniaturowych żyroskopach zapewniają precyzyjną kontrolę sprzętu poprzez wysoką stabilność działania. Dla inżynierów zrozumienie stiardów branżowych dotyczących łożysk miniaturowych ma kluczowe znaczenie. Obecnie główny nurt międzynarodowej klasyfikacji rozmiarów opiera się na normach ISO i ABEC, które określają nie tylko wartości średnicy wewnętrznej, zewnętrznej i szerokości, ale także definiują tolerancje obrotowe. Standaryzacja nie tylko zmniejsza trudność projektowania i wymiany, ale także umożliwia globalną precyzyjną współpracę. Aby intuicyjnie pokazać różnice w klasyfikacji tych miniaturowych komponentów, poniższa tabela przedstawia ich główne parametry techniczne: Typ łożyska Typowa charakterystyka rozmiaru (średnica zewnętrzna) Podstawowe pola aplikacji Charakterystyka obciążenia Standardowe łożyska miniaturowe 5mm - 9mm Silniki domowe, sprzęt fitness Przede wszystkim obciążenie promieniowe Ultraminiaturowe łożyska 2 mm - 4 mm Sprzęt elektroniczny, instrumenty precyzyjne Małe obciążenie, duża prędkość Łożyska precyzyjne 3 mm - 9 mm Wyroby medyczne, modele lotnictwa Wysoka precyzja obrotu, niski poziom hałasu W początkowej fazie projektowania odejście od standardowych rozmiarów nie tylko zwiększa cykl i koszty opracowywania niestandardowych elementów, ale może również prowadzić do przedwczesnej awarii łożyska z powodu nieuzasadnionej konstrukcji kanału smarowania. Dlatego zapoznanie się z tymi klasyfikacjami to nie tylko wymóg techniczny, ale pierwszy krok w zapewnieniu długotrwałej pracy miniaturowych systemów. Dogłębna analiza: łożyska kulkowe i różnorodność geometryczna W sercu miniaturowych systemów przesyłowych, miniaturowe łożyska kulkowe zajmują absolutną pozycję rynkową ze względu na swoją unikalną konstrukcję toczną. Podstawowa logika łożysk kulkowych polega na osiągnięciu tarcia tocznego poprzez kontakt punktowy, co znacznie zmniejsza straty energii mechanicznej. W konstrukcjach z głębokimi rowkami bieżnia jest obrabiana w kształcie łuku nieco większego niż promień toczącej się kulki. Taka konstrukcja pozwala łożysku wytrzymywać obciążenia promieniowe, jednocześnie w pewnym stopniu wytrzymując dwukierunkowe obciążenia osiowe. Właśnie dlatego jest tak szeroko stosowany w różnych miniaturowych częściach obrotowych — jest wystarczająco „uniwersalny”. Jednakże w oparciu o różnice w scenariuszach zastosowań dokonaliśmy rozróżnienia między mikro łożyska kulkowe i mini łożyska kulkowe . Ten pierwszy skupia się bardziej na redukcji masy w ekstremalnych przestrzeniach i jest często używany do obsługi precyzyjnych enkoderów lub czujników, gdzie wymagania dotyczące początkowego momentu tarcia są niezwykle wysokie. Ten ostatni jest używany raczej do radzenia sobie z wibracjami mechanicznymi i często można go znaleźć w modelach zdalnie sterowanych lub małych urządzeniach napędowych, gdzie priorytetem jest wytrzymałość konstrukcyjna i poziom uszczelnienia. W transgranicznej współpracy inżynieryjnej globalna interoperacyjność metryczne łożyska miniaturowe jest niezwykle wysoki. W porównaniu z seriami niemetrycznymi, konstrukcje metryczne często charakteryzują się lepszą możliwością dostosowania tolerancji przy dopasowywaniu średnic wałów. Poniższa tabela porównuje charakterystykę operacyjną metrycznych łożysk miniaturowych w różnych klasach dokładności: Stopień precyzji (ABEC/ISO) Typowa granica bicia promieniowego Zalecane scenariusze zastosowań Charakterystyka tarcia smarowania P0 (klasa ogólna) Stosunkowo wysoki Ogólne zastosowanie przemysłowe, modele DIY Stabilny współczynnik tarcia P5 (klasa precyzyjna) Surowe Szybkie wentylatory, szybkie silniki Minimalne ciepło tarcia P4 (gatunek ultraprecyzyjny) Ostateczny Medyczny sprzęt skanujący, gramofony laboratoryjne Wyjątkowo niskie tarcie, minimalny wpływ rozszerzalności cieplnej Ten system klasyfikacji oparty na standardach metrycznych pozwala projektantom osiągać iteracyjne ulepszenia wydajności w małych przestrzeniach, po prostu zmieniając stopień dokładności, a nie strukturę. Niezależnie od tego, czy dąży się do uzyskania maksymalnej prędkości obrotowej silnika, czy też wymaga się rygorystycznych poziomów hałasu w przypadku precyzyjnego sprzętu gospodarstwa domowego, metryczne łożyska miniaturowe zapewniają najszerszy „język” inżynieryjny. Łożyska o specjalnej konstrukcji: spełniające złożone wymagania dotyczące ruchu Gdy pojedyncza podpora promieniowa nie jest w stanie sprostać złożonym środowiskom dynamicznym, inżynierowie muszą zwrócić się do konstrukcji nośnych zaprojektowanych pod kątem określonych właściwości mechanicznych. „Specjalne konstrukcje” miniaturowych łożysk to nie tylko zmiany kształtu geometrycznego, ale ich zadaniem jest rozłożenie obciążeń, ograniczenie przemieszczeń lub uproszczenie procesów montażu w małych przestrzeniach. Miniatura łożyska kulkowe zwykłe pozostają kamieniem węgielnym w tej dziedzinie. Promień krzywizny bieżni jest nieco większy niż promień stalowej kulki, dzięki czemu łożysko znajduje się w idealnym stanie styku pod działaniem czystej siły promieniowej. Konstrukcja ta doskonale nadaje się do dużych prędkości obrotowych, a ponieważ jej moment tarcia jest mały, jest często stosowana w precyzyjnych mikrosilnikach wrażliwych na efektywność energetyczną. W sytuacjach wymagających precyzyjnego pozycjonowania i obecności obciążeń osiowych, miniaturowe łożyska skośne wykazać swoje zalety. W przeciwieństwie do łożysk kulkowych zwykłych, ich bieżnie pierścienia wewnętrznego i zewnętrznego mają przemieszczenie względne, specjalnie zaprojektowane tak, aby wytrzymywały jednokierunkowe obciążenia osiowe lub obciążenia kombinowane. Łożyska te są zwykle używane parami, stosując napięcie wstępne w celu wyeliminowania luzu osiowego i zwiększenia sztywności całego układu obrotowego. Dla sił prostopadłych do osi, miniaturowe łożyska oporowe zapewniają dedykowane wsparcie osiowe. Działają jak maleńka „uszczelka przenosząca obciążenie”, skutecznie wytrzymująca ciśnienie z końca wału. Ponadto miniaturowe łożyska kołnierzowe są bardzo cenne w montażu. Ich zewnętrzna krawędź pierścienia ma wystający kołnierz, umożliwiający ustawienie łożyska bezpośrednio na powierzchni otworu. Eliminuje to potrzebę wykonywania skomplikowanych nacięć w obudowie, znacznie upraszczając projektowanie konstrukcyjne małego sprzętu i zapewniając stabilność osiową. Aby pomóc w podejmowaniu decyzji inżynierskich, poniższa tabela porównuje możliwości przenoszenia obciążeń tych specjalnych konstrukcji: Typ konstrukcji nośnej Nośność promieniowa Nośność osiowa Łatwość instalacji Podstawowa zaleta inżynieryjna Łożyska kulkowe zwykłe Znakomicie Uczciwe Wysoka Wszechstronny, dostosowuje się do dużych prędkości Łożyska skośne Umiarkowane Wysoka Umiarkowane Wysoka rigidity, resists axial movement Miniatura Thrust Bearings Bardzo niski Ostateczny Niski Dedykowane do ciągłego nacisku osiowego Łożyska kołnierzowe Znakomicie Uczciwe Bardzo wysoki Upraszcza pozycjonowanie obudowy, zapobiega przesunięciom bocznym Przy wyborze tych specjalnych łożysk należy wziąć pod uwagę ogólną trajektorię ruchu systemu. Na przykład, jeśli podczas pracy sprzęt często doświadcza drgań osiowych, wybór łożysk skośnych lub łożysk kulkowych zwykłych z kołnierzem często znacznie poprawia ogólną trwałość i niezawodność, a nie tylko dążenie do wyższych standardów precyzji. Rozsądne połączenie tych struktur jest kluczem do osiągnięcia wydajnej rotacji w miniaturowych systemach. Zastosowanie technologii walcowej na polach miniaturowych Chociaż w zastosowaniach miniaturowych dominują łożyska kulkowe, małe łożyska wałeczkowe są często najlepszym wyborem dla inżynierów, którzy mają do czynienia z większymi obciążeniami lub ekstremalnymi wymaganiami dotyczącymi sztywności przestrzeni. W odróżnieniu od kontaktu punktowego łożysk kulkowych, łożyska wałeczkowe rozkładają obciążenia na większym obszarze poprzez kontakt liniowy. Ta przewaga geometryczna pozwala im przenosić większe obciążenia w mniejszych rozmiarach. Miniatura roller bearings zwykle występują w postaci rolek cylindrycznych, rolek igłowych i rolek stożkowych. W wyjątkowo ograniczonych przestrzeniach, takich jak wały wyjściowe miniaturowych skrzyń biegów lub małych siłowników, łożyska igiełkowe stają się najlepszym wyborem, jeśli chodzi o oszczędność miejsca w środowiskach o dużym obciążeniu, ze względu na ich wyjątkowo małą wysokość przekroju poprzecznego. Jednak konstrukcja miniaturowych łożysk tocznych napotyka również nieuniknione ograniczenia inżynieryjne. Ze względu na charakterystykę styku liniowego łatwo dochodzi do koncentracji naprężeń na końcach rolek. Co więcej, podczas obrotu z dużą prędkością względna prędkość poślizgu pomiędzy rolkami a bieżnią jest znacznie wyższa niż w przypadku łożysk kulkowych, co prowadzi do zwiększonego ciepła tarcia, co stawia niemal wysokie wymagania w zakresie integralności filmu oleju smarowego. Aby zapewnić stabilną pracę miniaturowych rolek przy dużych prędkościach, podstawą projektu jest optymalizacja strukturalna koszyka. Koszyk nie tylko zabezpiecza położenie rolek, ale także prowadzi smar w maleńkich szczelinach, redukując „ukośne” zużycie spowodowane przechylaniem się elementów tocznych. Poniżej znajduje się porównanie wydajności łożysk tocznych i kulkowych w miniaturowych środowiskach zastosowań: Wymiar wydajności Miniatura Roller Bearings Miniatura Ball Bearings Nośność promieniowa Wysoka (Line contact) Umiarkowane (Point contact) Ograniczenie prędkości Niskier (Higher frictional heat) Niezwykle wysokie (niższe ciepło tarcia) Wykorzystanie przestrzeni (przekrój) Niezwykle niski (typ igły) Umiarkowane Nośność osiowa Prawie zero (chyba że ma specjalną konstrukcję) Umiarkowane Wrażliwość na niewspółosiowość Wysoka Niskier Najlepsze praktyki inżynieryjne: Przy wyborze technologii rolek należy dokładnie ocenić warunki pracy sprzętu. Jeśli system musi poradzić sobie z intensywnymi uderzeniami promieniowymi o wysokiej częstotliwości, a prędkość mieści się w kontrolowanym zakresie, trwałość miniaturowych łożysk tocznych znacznie przewyższa trwałość łożysk kulkowych. I odwrotnie, w przypadku silników precyzyjnych wymagających niskiego momentu rozruchowego i wysokiej stabilności należy unikać konstrukcji rolkowych i stosować łożyska kulkowe zwykłe. W przypadku miniaturowych łożysk tocznych wybór filmu olejowego określa górną granicę ich żywotności; zaleca się wprowadzenie wymuszonego smarowania lub wysoce ukierunkowanych rozwiązań w zakresie napełniania smarem na etapie projektowania, aby wytrzymać wysokie lokalne ciśnienie powodowane przez kontakt z linią. Precyzyjna produkcja i dobór materiałów o wysokiej wydajności W dziedzinie miniaturowych przekładni pułap wydajności łożyska jest często określany na podstawie połączenia inżynierii materiałowej i procesów produkcyjnych. W miarę rozszerzania się zastosowań w ekstremalne środowiska (takie jak próżnia, bardzo niskie temperatury i warunki korozyjne) miniaturowe łożyska ceramiczne coraz częściej wchodzą do głównego nurtu. Azotek krzemu (Si3N4) jako materiał rdzenia ma gęstość zaledwie 40% gęstości stali, co oznacza, że ​​znacznie zmniejsza siłę odśrodkową podczas pracy z dużą prędkością, radykalnie zwiększając w ten sposób dopuszczalną prędkość łożyska. Co więcej, wewnętrzna izolacja elektryczna materiału ceramicznego skutecznie zapobiega problemom związanym z erozją elektryczną w miniaturowych silnikach. Jednakże kluczem do określenia jakości produktu końcowego jest kontrola tolerancji produkcyjnej precyzyjne łożyska miniaturowe . W świecie mikrometrów okrągłość pierścieni wewnętrznego i zewnętrznego, chropowatość powierzchni bieżni oraz spójność wymiarowa elementów tocznych bezpośrednio decydują o poziomie hałasu i żywotności sprzętu. Proces obróbki dla mikrominiaturowe łożyska jest niezwykle złożone. Obejmuje nie tylko mikroobróbkę, toczenie i szlifowanie, ale także szereg specjalnych procesów kontrolnych, takich jak czyszczenie ultradźwiękowe i montaż w pomieszczeniu czystym. Jakikolwiek mikroskopijny pył lub cząstki metalu wewnątrz łożyska mogą stać się „wyzwalaczem” awarii. Dlatego system kontroli jakości dla miniaturowe łożyska precyzyjne zazwyczaj obejmuje w pełni zautomatyzowaną kontrolę laserową i pomiar przyspieszenia drgań w celu wyeliminowania nawet najmniejszych wad przetwarzania. Aby lepiej zrozumieć wpływ różnych materiałów i gatunków produkcyjnych na wydajność, poniższa tabela porównuje właściwości materiałów i wpływ precyzji na działanie łożyska: Kluczowe parametry Stal chromowana (standardowa) Pełna ceramika (azotek krzemu) Ceramika hybrydowa (kulka ceramiczna ze stalowym pierścieniem) Gęstość Wysoka Niski (Lightweight) Umiarkowane Rozszerzalność cieplna Wysoka Niski (Resists deformation) Umiarkowane Izolacja elektryczna Żadne Znakomicie Dobrze Zależność od smarowania Wysoka Niski (Can run dry) Umiarkowane Typowe środowisko Przemysł ogólny Lotnictwo/środowiska ekstremalne Wysoka-speed Motors/High-performance Rotors W praktycznym wyborze nie można po prostu założyć, że materiał ceramiczny jest „kluczem głównym”. Podczas gdy łożyska ceramiczne mają absolutną przewagę pod względem prędkości i odporności chemicznej, precyzyjne łożyska stalowe charakteryzują się lepszą wytrzymałością i odpornością na uderzenia. Jeśli środowisko aplikacji wiąże się z częstymi uderzeniami podczas uruchamiania i zatrzymywania, nawet w scenariuszach wymagających dużej wydajności, hybrydowa struktura ceramiczna często stanowi najlepszą równowagę między kosztem a żywotnością. Dodatkowo, produkcja gatunków precyzyjnych (np. ABEC 5 vs. ABEC 7) charakteryzują się znaczącymi różnicami w wydajności w zastosowaniach miniaturowych. Łożyska klasy ABEC 5 nadają się do większości scenariuszy precyzyjnego sterowania prędkością, podczas gdy łożyska klasy ABEC 7 lub wyższej oznaczają mniejsze amplitudy wibracji i wyższą spójność obrotową, co ma kluczowe znaczenie w precyzyjnych przyrządach optycznych lub sprzęcie do wykrywania wibracji o wysokiej częstotliwości. Wybór odpowiedniego gatunku łożyska zasadniczo polega na „dostosowaniu” granicy wydajności do środowiska pracy urządzenia. Najlepsze praktyki dotyczące instalacji, smarowania i rozwiązywania problemów Nawet w przypadku najwyższej klasy łożysk precyzyjnych ich wydajność będzie poważnie obniżona, jeśli metody montażu i konserwacji będą niewłaściwe. W dziedzinie transmisji miniaturowych „precyzja” znajduje odzwierciedlenie nie tylko w produkcji, ale także w poszanowaniu środowiska instalacji. Czystość to ratunek: Luz w łożyskach miniaturowych często wynosi tylko kilka mikrometrów. Jeśli w miejscu montażu znajdują się cząsteczki kurzu lub metalu niewidoczne gołym okiem, osadzą się one bezpośrednio w bieżni, prowadząc do przedwczesnego zużycia. Czynności należy wykonywać w suchym, czystym i kontrolowanym środowisku (takim jak czysty stół warsztatowy). Nie należy przedwcześnie usuwać szczelnego opakowania łożyska, aby zapobiec przedostawaniu się zanieczyszczeń. Kluczowe metody instalacji: Bezpośrednie uderzanie w powierzchnię czołową pierścienia wewnętrznego lub zewnętrznego łożyska jest surowo zabronione, ponieważ powoduje to wgniecenia bieżni od elementów tocznych. Aby zapewnić równomierną siłę na powierzchni czołowej pierścienia montowanego na wcisk, należy zastosować specjalną tuleję. Jeśli warunki na to pozwalają, można zastosować metodę pasowania na gorąco (nieznaczne podgrzanie łożyska do około 80°C, aby rozszerzyło się i ułatwiło montaż na wale). Jednakże w przypadku łożysk miniaturowych czas nagrzewania musi być ściśle kontrolowany, aby zapobiec zmianie stanu obróbki cieplnej materiału lub uszkodzeniu plastikowego koszyka. „Złota równowaga” smarowania: Nadmierne wypełnienie smarem jest jedną z najczęstszych przyczyn uszkodzeń łożysk miniaturowych. W środowiskach charakteryzujących się dużą prędkością zbyt duża ilość smaru powoduje intensywne tarcie podczas mieszania, co prowadzi do nieprawidłowego wzrostu temperatury i pogorszenia się smaru. Ogólnie rzecz biorąc, ilość wypełnienia w miniaturowym łożysku powinna być kontrolowana w zakresie od jednej trzeciej do połowy przestrzeni wewnętrznej. Porównanie strategii smarowania dla różnych scenariuszy zastosowań: Rodzaj smarowania Obowiązujące warunki Zalety Ograniczenia Lekki olej mineralny Bardzo duża prędkość, lekkie obciążenie Wyjątkowo niski opór, dobre odprowadzanie ciepła Krótki czas działania, łatwy do wycieku Syntetyczny smar wysokotemperaturowy Średnio-wysoka prędkość, długi czas trwania Silna przyczepność, długa żywotność Wysokaer starting resistance Smar stały (MoS2) Próżnia, ekstremalne wahania temperatur Nie paruje, nie zanieczyszcza Ograniczona żywotność, mniejsza nośność Krótki przewodnik po rozwiązywaniu problemów: Jeśli podczas pracy łożyska wystąpią nieprawidłowości, przyczynę awarii można wstępnie ocenić na podstawie następujących cech: Zwiększony hałas: Zwykle spowodowane brakiem smarowania lub łuszczeniem się z powodu drobnych ciał obcych w bieżni. Sprawdź, czy uszczelka jest luźna. Wysoka temperatura: Przede wszystkim sprawdź, czy nie występuje nadmierne wypełnienie smarem lub zbyt ciasne dopasowanie montażowe (całkowicie wyeliminowany luz). Zgrubny obrót: Sprawdź, czy nie występuje zużycie frettingowe lub czy otwór w oprawie spowodował odkształcenie pierścienia wewnętrznego na skutek błędów obróbki. Należy pamiętać, że awarie łożysk miniaturowych często nie wynikają z jakości samego łożyska, ale z tego, że tolerancje współpracujących części (wału lub obudowy) nie zostały odpowiednio zaprojektowane. Regularne monitorowanie wzrostu temperatury i częstotliwości wibracji może często ujawnić problemy, zanim łożysko ulegnie całkowitej awarii. Często zadawane pytania (FAQ) P1: Jak rozróżnić struktury o styku głębokim i skośnym w łożyskach miniaturowych? Wizualnie występy pierścienia wewnętrznego i zewnętrznego łożyska kulkowego zwykłego są symetryczne i wytrzymują dwukierunkowe obciążenia osiowe. Natomiast barki łożyska skośnego są zazwyczaj asymetryczne (jedno wysokie, jedno niskie), co sprawia, że ​​może ono wytrzymywać jedynie jednokierunkowe obciążenia osiowe. Jeśli wybierzesz niewłaściwą orientację w urządzeniu, łożysko szybko ulegnie uszkodzeniu, ponieważ punkt obciążenia przekroczy bieżnię. P2: Czy przy wyborze łożysk miniaturowych materiały ceramiczne są zawsze lepsze niż stal? Nie koniecznie. Chociaż kulki z azotku krzemu charakteryzują się doskonałą odpornością na zużycie i ograniczeniami prędkości, różnica twardości pomiędzy kulkami ceramicznymi a metalowymi bieżniami może powodować odkształcenie plastyczne bieżni pod intensywnym uderzeniem. Jeśli zależy Ci na dużej prędkości i izolacji, wybierz ceramikę; jeśli szukasz opłacalności i odporności na uderzenia, wysokiej jakości stal chromowana pozostaje głównym nurtem branży. P3: Dlaczego mój miniaturowy sprzęt generuje hałas wkrótce po uruchomieniu? W zdecydowanej większości przypadków jest to problem ze smarowaniem lub zanieczyszczenie. Zaleca się sprawdzenie, czy pierścień uszczelniający nie został zgnieciony podczas montażu. Dodatkowo, jeśli tolerancja pasowania pomiędzy wałem a otworem wewnętrznym łożyska jest zbyt mała, pierwotny niewielki luz zostanie „zmiażdżony”, co spowoduje, że kulki będą się ślizgać, a nie toczyć, co będzie generować gwiżdżący dźwięk. P4: Czy łożyska miniaturowe metryczne i imperialne można wymieniać? Nie. Systemy rozmiarów metrycznych (np. norma ISO) i imperialnych (np. łożyska serii R) są zupełnie inne. Nawet jeśli wartości wyglądają podobnie, ich kombinacje średnicy wewnętrznej, zewnętrznej i szerokości często się różnią. Wymuszona wymiana doprowadzi do luźnych pasowań lub niemożności montażu. Należy określić kryteria projektowe. P5: Jakie są specjalne środki ostrożności podczas montażu łożysk kołnierzowych? Kołnierz jest powierzchnią pozycjonującą; podczas montażu upewnić się, że idealnie przylega do powierzchni czołowej obudowy. Jeżeli powierzchnia czołowa kołnierza jest poddawana działaniu nierównomiernych sił w wyniku przechylania podczas wtłaczania, bardzo łatwo jest spowodować pęknięcie połączenia pomiędzy kołnierzem a pierścieniem zewnętrznym. Stosowanie zaciskarki z płaską powierzchnią może skutecznie zmniejszyć takie ryzyko. P6: W jaki sposób należy kontrolować napięcie wstępne miniaturowych łożysk? W układach wymagających dużej precyzji obrotu konieczne jest napięcie wstępne, zwykle osiągane za pomocą podkładek ze sprężynami falistymi lub podkładek regulacyjnych. Jeśli napięcie wstępne jest zbyt wysokie, wzrasta ciepło tarcia; jeśli jest zbyt niski, wibracji systemu nie można stłumić. Zaleca się uwzględnienie współczynnika rozszerzalności cieplnej urządzenia podczas pracy i pozostawienie niewielkiego marginesu luzu.
